Предназначен для работы с автомобильной электроникой и мобильными телефонами при их техническом обслуживании, разработке и производстве
Характеристики
Описание

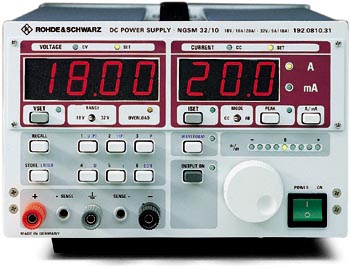

Характеристики прибора Источники питания постоянного тока R&S NGSM представляют собой универсальные устройства питания и измерения для тестирования компонентов автомобильной электроники путем имитации реальных условий их работы. В дополнение к широким возможностям в области автомобильной электроники источники питания могут быть использованы в сфере мобильной радиосвязи, высококачественного автомобильного оборудования и машиностроения. За счет компактной конструкции, в ширину прибор занимает всего половину 19-дюймового размера. Для монтажа источника R&S NGSM в тестовые стойки в наличии имеется отдельный 19-дюймовый держатель.
Специализированные характеристики
Автомобильная электроника Источник R&S NGSM является высокоточным и, за счет своей универсальности, чрезвычайно экономичным инструментом для использования в производстве электроники. С помощью шины IEC/IEEE или интерфейса RS-232-C (опция) источник питания может быть легко интегрирован в системы поточного производства. Кривая запуска двигателя, соответствующая стандарту DIN40839, путем перепрограммирования может быть адаптирована к другим заводским стандартам. Сильные импульсные токи обычно возникают в таких задачах как система запирания дверей с центральным управлением или антиблокировочная тормозная система (АБС). И именно источник R&S NGSM32/10, поддерживающий импульсные токи до 30 А, идеально подходит для таких применений.
Системы подвижной радиосвязи Высокое разрешение при измерениях тока позволяет точно предсказывать максимальное время работы мобильного телефона. Также имеется возможность имитации типичных перепадов напряжений при запуске автомобиля, которые должны выдерживать телефоны, работающие в бортовой сети. Источник питания постоянного тока R&S NGSM нечувствителен к высокочастотному напряжению, наведенному от испытуемого устройства или излучаемому от близкорасположенной антенны.
Высококачественное автомобильное оборудование Благодаря поддержке кратковременной токовой нагрузки в 20 А (R&S NGSM32/10) могут запитываться даже автомобильные усилители. Возможности измерения пикового значения силы тока позволяют предсказывать нагрузку устройств по мощности. В высококачественном автомобильном оборудовании также очень полезной будет имитация кривой запуска двигателя по стандарту DIN40839. Например, для обнаружения неполадок, связанных с непредсказуемой потерей данных в защищенных от кражи автомобильных радиоприемниках (с защитным кодом).
Простойфункциональныйгенератор Источник R&S NGSM может использоваться и как обычный генератор сигналов произвольной формы, но с высокой выходной мощностью, характерной для источника питания. В диапазоне напряжений доступно до 60 опорных значений. Каждое из них должно быть запрограммировано на длительность пребывания от 1 мс до 4 с. Интерполяцию между двумя соседними значениями прибор R&S NGSM производит автоматически.
Свойства
Идеальные параметры для применения в области подвижной радиосвязи: - превосходное экранирование от радиопомех; - измерение тока в режиме ожидания
Индикация направления при измерении тока
Испытание автомобильной электроники путем имитации запуска двигателя
Поддержка токов до 20 А для высококачественного автомобильного оборудования
Поддержка напряжений до 60 В для бортовых 42-вольтных сетей питания автомобилей
Хранение до 12 схем настроек устройства для проведения ускоренных испытаний
Защита испытуемого устройства от ошибочных настроек с помощью выходного переключателя ON/OFF
Шина IEC/IEEE или интерфейс RS-232-для использования в условиях производства (опция)
Функция, идеально подходящая для длительных испытаний: - звуковой сигнал при смене режима стабилизации напряжения на режим стабилизации тока
Чрезвычайно удобное управление, несмотря на обилие функций
Технические данные
Имитация временного слота стандарта DECT
Канал CH1 = выход R&S®NGPX
Канал CH2 = вход сигнала запуска R&S®NGPX
Времена нарастания и спада всего в несколько микросекунд могут быть достигнуты при всех нагрузочных условиях
Характеристики
Источник стабилизированного напряжения
R&S NGSM 32/10
R&S NGSM 60/5
Устанавливаемые значения напряжения
0…18 В
0…32 В
0…32 В
0…60 В
Разрешающая способность
10 мВ
10 мВ
20 мВ
20 мВ
Погрешность (% от всей шкалы)
<0,4 %
<0,2 %
<0,2 %
<0,2 %
при изменении напряжения сети на ±10 %
<0,01 %
<0,01 %
<0,01 %
<0,01 %
в диапазоне температур от 0 до +45 °C
<0,02 %/°C
<0,02 %/°C
<0,02 %/°C
<0,02 %/°C
при изменении тока нагрузки от 10 до 90 % от номинального значения
0,01 %
0,01 %
0,01 %
0,01 %
Время установления после изменения тока нагрузки
0,1 мс
0,1 мс
0,1 мс
0,1 мс
Пульсации и шумы (PARD), Uскз
1 мВ
1 мВ
2 мВ
2 мВ
Источник стабилизированного тока
R&S NGSM 32/10
R&S NGSM 60/5
Устанавливаемые значения тока
0…20 А
0…10 А
0…10 А
0…5 А
Разрешающая способность от 0 до 9,99 А
10 мА
10 мА
10 мА
10 мА
Разрешающая способность от 10 до 20 А
100 мА
100 мА
–
–
Погрешность (% от всей шкалы)
<0,5 %
<1,5 %
<1,5 %
<0,5 %
при изменении напряжения сети на ±10 %
<0,02 %
<0,02 %
<0,02 %
<0,02 %
в диапазоне температур от 0 до +45 °C
<0,05 %/°C
<0,05 %/°C
<0,05 %/°C
<0,05 %/°C
при изменении тока нагрузки от 10 до 90 % от номинального значения
