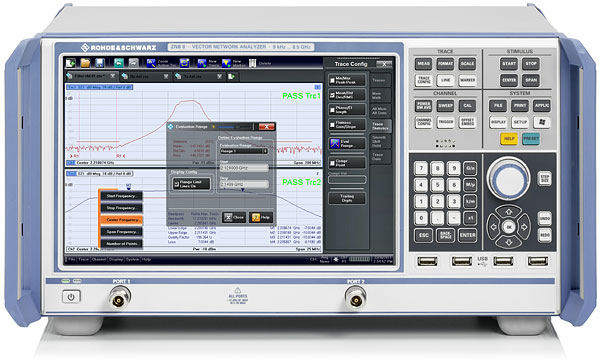

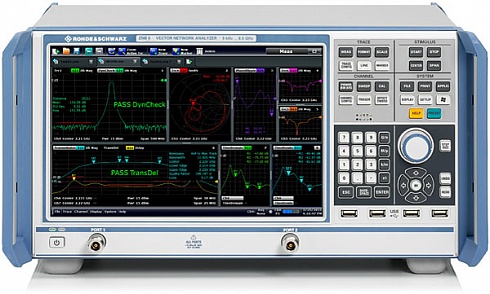

R&S®ZNB — векторный анализатор цепей

В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.

Опции и аксессуары:
HO730 Интерфейс Ethernet и USB.
HO740 Интерфейс IEEE-488 (GPIB).
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт.
HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22.
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
HZ42 Адаптер для 19ʺ стойки.
HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º

1. Короткое описание

   Утвержденный тип средств измерений.


   Более 60 лет опыта работы в сфере векторного анализа цепей приносят плоды: Rohde & Schwarz вновь задает новые стандарты, на этот раз с помощью векторного анализатора цепей R&S®ZNB. Новое семейство анализаторов цепей отличается высокой скоростью измерений, выдающейся точностью и исключительной простотой работы с прибором.

2. R&S®ZNB



3. Ключевые факты

   1. Широкий динамический диапазон — до 140 дБ
   2. Короткое время развертки — 4 мс для 401 точки
   3. Высокая температурная стабильность — тип. зн. 0,01 дБ/°C
   4. Широкий диапазон развертки по мощности — 98 дБ
   5. Широкий диапазон полосы ПЧ — от 1 Гц до 10 МГц
   6. Ручная и автоматическая калибровка
   7. Большой экран 12,1″ с высоким разрешением
   8. Пользовательский интерфейс реализован с помощью сенсорного экрана
   9. Два или четыре измерительных порта
   10. Второй независимый встроенный генератор для 4-портовой модели

4. Быстрые ссылки

   1. Технические описания
   2. Опции

5. Модели

   1. Исполнение№ заказа
   2. R&S®ZNB4 — векторный анализатор цепей, 2 порта, 4,5 ГГц, N1311.6010.22
   3. R&S®ZNB8 — векторный анализатор цепей, 2 порта, 8,5 ГГц, N1311.6010.42
   4. R&S®ZNB4 — векторный анализатор цепей, 4 порта, 4,5 ГГц, N1311.6010.24
   5. R&S®ZNB8 — векторный анализатор цепей, 4 порта, 8,5 ГГц, N1311.6010.44
   6. R&S®ZNB20 — векторный анализатор цепей, 2 порта, 20 ГГц, 3.5 мм1311.6010.62
   7. R&S®ZNB20 — векторный анализатор цепей, 4 порта, 20 ГГц, 3.5 мм1311.6010.64
   8. R&S®ZNB40 — векторный анализатор цепей, 2 порта, 40 ГГц, 2,92 мм1311.6010.72

6. Связанные приборы

   1. R&S®ZNC — векторный анализатор цепей

Бесплатно распространяемый программный пакет R&S SMx-K5 предназначен для генерации тестовых сигналов Bluetooth и работает на стандартном компьютере. R&S SMx-K5 генерирует необходимые последовательности данных в соответствии со стандартом, включая все данные и наборы команд управления для подготовки генератора сигналов к тестированию приемников. * Торговая марка и логотип Bluetooth® принадлежат компании Bluetooth SIG, Inc. и любое использование этой торговой марки компанией Rohde & Schwarz защищено лицензией. Прочие торговые марки и наименования являются собственностью их владельцев.

Разработано в соответствии с высокими стандартами

• Широкий динамический диапазон начиная с частот от 9 кГц позволяет проводить быстрые измерения параметров испытываемых устройств с большим ослаблением
• Великолепные аппаратные характеристики обеспечивают высокую основную точность
• Высокая температурная стабильность позволяет работать с длительными интервалами между калибровками
• Быстрые синтезаторы обеспечивают высокую скорость измерений

• Быстрое встраивание и удаление для согласования импеданса с помощью виртуальных цепей
• S-параметры смешанного режима для анализа балансного испытываемого устройства
• Расширенные функции анализа обеспечивают удобную интерпретацию кривых
• Измерение характеристик усилителей в широком диапазоне развертки по мощности, с использованием ступенчатых аттенюаторов в приемнике
• Анализ во временной области измерений расстояния до места повреждения (DTF) и настройки фильтров
• Измерения с преобразованием частоты смесителей и усилителей – быстро и просто с двумя независимыми встроенными генераторами.

Анализ цепей становится простым

• Простые и ясные структуры меню повышают эффективность работы с прибором

• Оптимальные настройки экрана для каждой задачи измерения

Простая калибровка — ручная или автоматическая

• Правильный метод калибровки для каждого тестового приложения
• Полная калибровка всего за пять шагов — TSM (перемычка, кз, нагрузка)
• Простая и безошибочная автоматическая калибровка за 30 секунд

Высокая эффективность на производстве

• Короткое время измерений
• Широкий динамический диапазон и оптимизированная полоса ПЧ обеспечивают высокую скорость измерений
• Высокая скорость и точность благодаря сегментированной развертке
• Быстрое переключение между схемами настройки прибора

• Готовность к будущему
• Обновление испытательных комплексов без переустановки системного программного обеспечения
• Анализатор, который говорит языком пользователя c помощью русскоязычного интерфейса

Метрологические и технические характеристики

Измерение параметров  усилителей

Системная концепция анализатора  R&S®ZVA, отличающаяся применением  независимых синтезаторов, позволяет выполнять измерения на устройствах,  работающих с преобразованием частоты, таких как усилители, смесители и входные  каскады. Эти измерения отличаются высокой гибкостью, широким динамическим  диапазоном, высокой скоростью и точностью. Можно настроить и откалибровать  внутренний и несколько внешних генераторов и управлять ими независимо друг от  друга. Высокая чистота спектра источника сигнала, а также высокий уровень точки  пересечения по интермодуляционным составляющим третьего порядка и высокая  чувствительность приемников позволяют обойтись без внешних фильтров в  многочастотных измерениях и измерениях параметров устройств, работающих с  преобразованием частоты.

Измерение характеристик  больших и малых сигналов за одну развертку
Высокая выходная мощность  анализатора R&S®ZVA и широкий диапазон развертки по мощности,  превышающий 50 дБ (типичное значение 60 дБ), позволяют определять передаточные  характеристики и параметры компрессии усилителей и смесителей без применения  дополнительных предусилителей. Это измерение выполняется быстро и просто и  позволяет одновременно получить зависимость параметров от частоты и мощности.  Весь диапазон развертки по мощности перекрывается без разрывов и не вызывает  износа компонентов, поскольку не требует переключения механических  аттенюаторов. Это позволяет оценивать характеристики больших и малых сигналов  за одну развертку.

Второй внутренний источник сигнала для быстрых и простых измерений  интермодуляционных искажений
Четырехпортовая модель анализатора  R&S®ZVA оборудована вторым независимым источником сигнала;  следовательно, измерения интермодуляционных искажений и потерь на преобразование  можно выполнять без дополнительных внешних генераторов. Приемники R&S®ZVA  хорошо справляются с мощными сигналами и отличаются низким фазовым шумом, что  позволяет выполнять высококачественные измерения интермодуляционных искажений с  минимальным числом внешних компонентов.

Измерения S-параметров в рабочем режиме: оптимизация усилителей  под нагрузкой
Чтобы гарантировать  оптимальное согласование усилителя мощности с подключенной к нему нагрузкой,  параметры усилителя мощности надо измерять под полной нагрузкой. Параметр S22  можно определить, подавая на вход исследуемого устройства сигнал с небольшим  смещением частоты, одновременно измеряя S22 на его выходе. Благодаря  эффективной автоматической регулировке уровня и высокой чувствительности и  селективности встроенных приемников, R&S®ZVA выполняет эти  измерения в широком динамическом диапазоне.

Измерение параметров  смесителей

Второй внутренний источник сигнала для быстрых и простых измерений  интермодуляционных искажений
Четырехпортовая модель анализатора  R&S®ZVA оборудована вторым независимым источником сигнала;  следовательно, измерения интермодуляционных искажений и потерь на преобразование  можно выполнять без дополнительных внешних генераторов. Приемники R&S®ZVA  хорошо справляются с мощными сигналами и отличаются низким фазовым шумом, что  позволяет выполнять высококачественные измерения интермодуляционных искажений с  минимальным числом внешних компонентов.

Одновременная индикация  потерь на преобразование, а также согласования по входам RF, IFи LO
Четырехпортовая модель анализатора  R&S®ZVA способна измерять все параметры передачи и отражения  смесителей без переподключения испытуемого устройства. Согласование по входам RF и  IF может  быть измерено при включенном гетеродине (вход LO).

Быстрое измерение коэффициентов преобразования и  интермодуляционных искажений смесителей в широком динамическом диапазоне
Четырехпортовой модели анализатора  R&S®ZVA для измерения интермодуляционных искажений смесителей  требуется лишь один дополнительный внешний источник сигнала. Анализатор  управляет этим источником по шине IEC/IEEE или по локальной сети. Дополнение  для преобразования частоты (R&S®ZVA-K4) позволяет отображать  зависимость согласования смесителя, коэффициента преобразования, развязки,  групповой задержки и интермодуляционных составляющих от частоты и мощности.

Интермодуляционные составляющие для входного каскада

Скалярный анализ цепей (например, смесителей со встроенным  гетеродином с неизвестными параметрами)
К анализатору R&S®ZVA можно подключать один или  несколько измерителей мощности серии R&S®NRP. Измерители подключаются  через интерфейс USB  и рассматриваются анализатором как дополнительные измерительные порты. R&S®ZVA  обрабатывает измеренные значения и отображает их в виде графиков зависимостей  от частоты или мощности. Это позволяет выполнять измерения на устройствах,  работающих с преобразованием частоты, без доступа к встроенному гетеродину испытуемого  устройства так же, как это делается с помощью скалярных анализаторов  электрических цепей.

Измерение параметров многопортовых и симметричных устройств

Стандартный режим  измерения: виртуальный симметричный режим
Анализатор R&S®ZVA  позволяет быстро и точно снимать характеристики устройств с одним или двумя  симметричными портами. Симметричное устройство подключается непосредственно к измерительным  портам анализатора. Анализатор измеряет его несимметричные S-параметры, а  S-параметры смешанного режима вычисляются на основе этих измеренных значений. Предлагаемые  анализатором R&S®ZVA многочисленные кривые и диаграммы дают  полное представление о характеристиках исследуемого устройства и четкое  отображение всех его параметров. Никаких сложных настроек со стороны  пользователя при этом не требуется. Удобные функции поиска и анализа маркеров  облегчают обработку результатов, особенно в случае измерения параметров  фильтров, например, путем определения таких параметров, как полоса пропускания,  неравномерность, добротность и т.п.

Отображение S-параметров  смешанного режима фильтра ПАВ

Реальный дифференциальный  режим измерений: анализ дифференциальных усилителей в реальных условиях работы
Активные компоненты могут  совершенно по-разному реагировать на входной сигнал в зависимости от того, в  каком режиме выполняются измерения – в реальном или виртуальном (стандартном) дифференциальном  режиме.
Для получения достоверных  результатов даже для активных симметричных устройств, опция R&S®ZVA-K6  обеспечивает реальный дифференциальный режим подачи задающих сигналов и  измерений. Испытательные сигналы, создаваемые двумя встроенными генераторами,  могут использоваться в качестве эталонных со сдвигом фаз на 180° или 0°.  Измерения на выбранных измерительных портах выполняются одновременно.


Переключение между режимами одним щелчком мыши

Выходные  сигналы двух портов R&S®ZVA в реальном дифференциальном  режиме (измерено осциллографом) при использовании задающих сигналов со сдвигом  фазы 0° или 180°.

Одновременное  отображение S-параметров,  полученных в виртуальном и реальном дифференциальном режиме

Также опция R&S®ZVA-K6  поддерживает развертку в режиме реального дисбаланса фаз и реального дисбаланса  амплитуд для двух задающих сигналов.

Импульсные измерения для  усилителей и смесителей

Анализатор R&S®ZVA обеспечивает различные возможности для  тестирования усилителей и смесителей в условиях работы с импульсными сигналами.

Измерение средних  параметров импульса
Без установки дополнительных  опций анализатор R&S®ZVA с  помощью метода измерения средних параметров импульса способен измерять зависимости  от частоты и мощности значений мощности, S-параметров, а также потерь на  преобразование усилителей и смесителей. Данный метод действует при использовании  периодических сигналов и при условии, что измеряемые параметры не изменяются за  время действия импульса.
Измерения средних параметров  импульса не ограничен минимальной длительностью импульса, для него требуется лишь  опция R&S®ZVAB16, с помощью которой будет  генерироваться импульсный радиосигнал (за счет импульсного генератора или  внешнего импульсного модулятора).
Векторные анализаторы цепей, использующие метод измерения средних параметров  импульса, способны измерять только основную несущую в спектре сигнала. Таким образом,  спектральные линии импульсного сигнала, расположенные в непосредственной близости  от основной несущей и полностью неподавленные (из-за боковых лепестков АЧХ цифрового  ПЧ-фильтра), приведут к интерференции с полезным измерительным сигналом.
В анализаторе R&S®ZVA эта  проблема решается путем использования ПЧ-фильтров с высокой избирательностью, до  сих пор использовавшихся только в анализаторах спектра. Таким образом, сложные и  затратные по времени способы типа "спектрального обнуления" остались  в прошлом.

Фильтры анализатора R&S®ZVA с нормальной и высокой  избирательностью

Измерение параметров  импульса в точке
Измерение средних параметров импульса обладает некоторыми недостатками,  например, низким отношением сигнал/шум для малых коэффициентов заполнения (высоких  скважностей) или зависимостью от скважности результатов измерения абсолютных значений  мощности.
Кроме того, метод измерения средних параметров импульса также приводит  к получению неудовлетворительных результатов, если возникает необходимость анализа  характеристики испытуемого устройства после завершения переходных процессов,  выбросов или пульсаций в импульсном сигнале.
Метод измерения параметров импульса в точке решает эти проблемы, так  как измеряемое значение наблюдается только в фазе действия (наличия) пакетного  радиоимпульса. Метод обеспечивает получение точных результатов измерения мощности  независимо от скважности импульсов, а также сдвиг измерения в нужную часть импульса  путем выбора подходящей задержки запуска.
Для метода измерения точечных  параметров импульса требуется, чтобы время сбора данных на приемниках (т.е. интервал  дискретизации) было меньше длительности импульса ton.

Интервал дискретизации и задержка запуска для измерений точечных  параметров импульса

С помощью установленной опции  R&S®ZVA-K17 анализатор R&S®ZVA выполняет  измерение точечных параметров импульсов для импульсов длительностью от 430 нс (от  230 нс с некоторым ухудшением рабочих характеристик) с использованием полосы  измерения 5 МГц (10 МГц для 230 нс).

Измерение формы импульса
Для анализа зависящих от времени  S-параметров и волновых величин  испытуемого устройства за время действия импульса, анализатор R&S®ZVA обеспечивает  измерение формы импульса с помощью опции R&S®ZVA-K7 или R&S®ZVA-B7. Данные во времени записываются  с частотой дискретизации 80 МГц.  Время записи одной развертки может варьироваться от 25 нс до 3 мс (опция R&S®ZVA-K7) или 25 мс (опция R&S®ZVA-B7). Разрешение по времени всегда составляет  12,5 нс, в соответствии со  скоростью преобразования АЦП. Благодаря квазинепрерывному обновлению информации  на экране (в миллисекундном диапазоне), можно легко регулировать параметры  испытуемого устройства. При этом доступны полосы ПЧ в диапазоне от 100 кГц до 10 МГц (30 МГц с ограничениями). Минимально  возможная длительность измеряемого импульса, включающая в себя время нарастания  и набор точек данных, достаточный для отображения формы плоской вершины импульса,  составляет от 50 до 100 нс.
В отличие от существующих методов,  данный метод очень легко конфигурируется (в режиме диалогового окна достаточно установить  всего несколько параметров), требует минимального использования измерительных  приборов, характеризуется отсутствием потерь динамического диапазона из-за  падения чувствительности, а также обеспечивает очень высокую скорость измерения,  поскольку могут использоваться широкие полосы ПЧ, и отсутствует необходимость  усреднения.
Более того, с помощью данного метода возможно измерение двойных импульсов и  произвольных импульсных последовательностей.
Ниже показана схема импульсных измерений, в которой используется  модулятор (коммутатор). Вместо него может использоваться импульсный  генератор.

  Схема импульсных измерений

Измерение профиля импульса на усилителе

Для испытуемых устройств с большой групповой задержкой, т.е. с задержкой,  превышающей длительность импульса, измерение параметра S21 затруднено из-за того, что опорный  задающий сигнал a1  может прекратиться к тому моменту, когда переданный импульс b2 достигнет приемника.

Волновые величины a1, b2,  и параметр S21  испытуемого устройства с групповой задержкой 100 нс

В анализаторе R&S®ZVA эта  проблема решается путем математического сдвига волновых величин на значение  групповой задержки испытуемого устройства перед вычислением S-параметров. Таким образом,  используя даже очень короткие импульсы, можно выполнять анализ испытуемых  устройств с большой групповой задержкой.

 Параметр S21  после сдвига b2  на 100 нс

Векторная калибровка смесителей ZVA-K5

• Опция ZVA-K5* осуществляет векторные измерения смесителей для определения фазовой информации без учета фазы гетеродина с использованием опорных смесителей.
• Простая процедура калибровки, сравнимая с TOSM
• ХХ/КЗ/50 Ом для двух портов
• Взаимообратный калибровочный смеситель (неизвестная перемычка)
• Нет необходимости использовать смеситель с известными параметрами (ниже погрешность)
• S11 и S21 могут быть измерены одновременно
• Использование второго генератора ZVA в качестве гетеродина для ускорения измерений
• Возможно измерение I + Q смесителей
• Поддержка автоматических модулей калибровки при векторных измерениях смесителей

Измерение параметров преобразователей частоты со встроенным гетеродином ZVA-K9

• Опция ZVA-K9* (запатентованный метод) позволяет измерять абсолютное значение ГВЗ смесителей со встроенным гетеродином
• Не чувствительна к дрейфу частоты гетеродина
• Дрейф гетеродина должен быть меньше фильтра ПЧ ZVA
• Не зависит от фазовых шумов гетеродина
• Исключается, т.к действует на обе несущие одинаково
• Идеально для конверторов с несколькими преобразования- ми частоты
• Не требует внешних дополнительных компонентов
• Не нужен внешний известный опорный смеситель
• Не зависит от температурного дрейфа аппаратуры
• Только относительные измерения

Измерения коэффициента шума

Оптимизация времени  тестирования и настройки для увеличения производительности

Широкая полоса ПЧ и широкий  динамический диапазон, обеспечивающие быстроту и точность измерений
R&S®ZVA  диктует новые стандарты скорости: широкая полоса ПЧ 1 МГц (опционально  5/10 МГц) в сочетании с быстрыми синтезаторами обеспечивают малое время  измерения и, тем самым, высокую производительность ручной настройки и  автоматических производственных линий. В режиме непрерывного синусоидального  сигнала время измерения не превышает 3,5 мкс на каждую точку измерения;  частотная развертка по 200 точкам измерения занимает менее 5 мс.

Благодаря широкому  динамическому диапазону и малому фазовому шуму, высокая скорость анализатора R&S®ZVA не  сказывается на точности измерений. Возможность создания более 100 независимых  каналов и кривых позволяет за минимальное время выполнять всесторонние  функциональные тесты сложных компонентов. Долгая загрузка новых параметров  прибора безвозвратно ушла в прошлое.


Широкий динамический диапазон

Минимизация усилий и  времени на калибровку
Блоки автоматической калибровки R&S® ZV-Z5x

С помощью блоков автоматической калибровки время калибровки  сокращено до минимального значения:

• Автоматическое обнаружение подсоединенных модулей и порта соединения: конфигурирования не требуется.
• Широкий диапазон рабочих температур означает почти нулевое время самопрогрева.

• Анализаторы цепей компании Rohde & Schwarz предлагают самое большое количество методов калибровки. Вашей измерительной установке может потребоваться калибровка на крепежных устройствах, на подложках, на печатных платах, в волноводах или на выводах проводов. Выбирайте метод калибровки, который поддерживает имеющиеся у вас калибровочные меры.
• Диалоговые окна с четкой структурой на всех этапах калибровки для ее безошибочного проведения.
• Неверный шаг при проведении калибровки потребует лишь повторения соответствующего этапа калибровки, т.е. повторного выполнения всей процедуры калибровки не потребуется.
• Экономия усилий при многопортовой перекалибровке: после замены компонента измерительной установки (например, неисправного кабеля), потребуется перекалибровать только соответствующие тракты.
• Исключение ненужной перекалибровки: используйте результаты выполненной калибровки для других измерительных каналов и настроек.

Концепция генератора  R&S®ZVA позволяет рассматривать каждый измерительный порт как  источник и приемник сигнала одновременно. Это позволяет объединять измерительные  порты в группы. Измерения, выполняемые на отдельных группах измерительных  портов, можно синхронизировать между собой. Это позволяет параллельно измерять  несколько исследуемых устройств или несколько сигнальных трактов одного  устройства. В результате скорость измерений удваивается при параллельном  измерении двух двухпортовых устройств и учетверяется при параллельном измерении  четырех однопортовых устройств.


Параллельные измерения

Быстрое переключение между  наборами параметров
Теперь, анализируя несколько  устройств, Вам больше не придется поочередно загружать с жесткого диска нужные  наборы параметров. Если набор параметров однажды уже загружался, он остается в  оперативной памяти прибора, включая данные, которые следует рассчитать,  например, калибровочные значения
получаемые путем  интерполяции. Поэтому можно переключаться между наборами параметров практически  без задержки, т.е. менее чем за 10 мс. В обычных приборах загрузка параметров  может занимать до одной секунды. Каждый набор параметров представляется  отдельным измерительным окном. Переключаться между окнами можно мышью или  клавишами. Подобная концепция обеспечивает удобство работы и четкое  представление большого количества измерений и измерительных кривых.


Переключение между наборами параметров

Передача данных  одновременно с выполнением развертки
Поскольку данные кривой  передаются по шине IEC/IEEE или по локальной сети  одновременно с получением измерительных данных, затраты времени на передачу  данных R&S®ZVA несущественны.

Аппаратная синхронизация: быстрое управление внешними устройствами

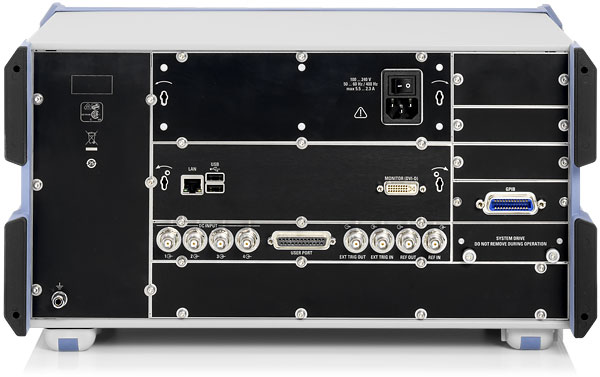

Для дальнейшего ускорения циклов автоматического измерения на  задней панели предусмотрен специальный порт для входных/выходных  синхросигналов. Эти сигналы позволяют синхронизировать работу внешних устройств  в схеме измерения или настройку параметров исследуемого устройства с  внутренними измерительными последовательностями R&S®ZVA. Для прямого управления внешними  устройствами могут использоваться электронные сигналы состояния приборов (типа  "Готовность к запуску"). Это позволяет обойтись без  последовательности команд дистанционного управления, что сокращает время  исполнения.

Сегментированная развертка для оптимизации  скорости, точности и динамического диапазона
Функция сегментированной развертки позволяет разбить область развертки  на практически неограниченное число сегментов. Такие параметры развертки, как  расположение точек измерения, полоса измерения и мощность генератора можно  задать независимо для каждого сегмента и, тем самым, оптимальным образом  привести их в соответствие с параметрами исследуемого устройства. Таким  образом, скорость измерения и точность могут быть дополнительно оптимизированы.

Интуитивно-понятный  интерфейс пользователя и конфигурирование отображения

Для наилучшего  удовлетворения пользовательским требованиям все анализаторы цепей компании Rohde & Schwarz могут  полностью управляться клавишами передней панели, мышью и клавиатурой, или  обоими способами. Диалоговые окна обеспечивают непосредственный просмотр приборных  настроек и вводимых параметров. Основные настройки могут быть сделаны всего  лишь с помощью нескольких меню. В дополнительных таблицах и диалоговых окнах могут  быть сделаны более детальные и сложные настройки. Кроме того, при щелчке мыши на  поле параметра отображается всплывающее меню, в котором можно выбрать нужный  параметр – очень удобный и быстрый способ работы с анализатором R&S®ZVA.

Параметризируемая цепь для виртуального согласования сопротивления

(Пере) конфигурация кривых, каналов, масштаба, областей индикации  и т.п.

Конфигурирование измерения во временной области (TDR)

Во всех анализаторах цепей компании Rohde & Schwarz основное  внимание уделено простоте и гибкости конфигурирования и работы с огромным  количеством измеряемых величин (кривых и измерительных каналов). Количество  кривых, каналов, окон отображения и схем настроек ограничено только объемом  памяти встроенного компьютера (например, доступно до 100 кривых, содержащих по  401 точке данных). В одном окне могут комбинироваться кривые из различных  каналов, предоставляя возможность сравнения результатов измерений с различными  параметрами. После конфигурирования все кривые могут быть переупорядочены,  перемещены в другие окна или назначены другим каналам; при модификации схемы  настроек нет необходимости начинать все с "чистого листа".

Настраиваемое положение каналов и кривых

Современные методы  калибровки

Гибкая технология  калибровки, пригодная для всех сфер применения
Анализатор R&S®ZVA  поддерживает не только классический метод калибровки TOSM (с калибровочными  мерами: перемычка, ХХ, КЗ, согласование), но и множество других методов.  Поскольку каждый измерительный порт R&S®ZVA оборудован  собственным эталонным приемником, можно использовать современные 7-элементные  методы калибровки. Среди них TRL (перемычка, отражение, линия), LRL (линия,  отражение, линия), TOM (перемычка, ХХ, согласование), TNA (перемычка,  симметричная цепь, аттенюатор) и TRM (перемычка, отражение, согласование),  подходящие для выполнения калибровки вместе с крепежными приспособлениями или  на подложках. Поскольку калибровка выполняется непосредственно в плоскости  испытуемого устройства, влияние крепежных приспособлений полностью исключается.

Метод UOSM-калибровки очень  похож на калибровку TOSM, но в отличие от последней, допускает использование  калибровочной меры "перемычка с неизвестными параметрами" (буква "U"  в названии метода), т.е. перемычки, параметры которой (например, длина или  ослабление) знать не требуется. Более того, в качестве такой перемычки может  использоваться любой переходник с любым сочетанием разъемов, что значительно  увеличивает удобство калибровки испытуемых устройств с разными типами разъемов.

Удобство работы с наборами  для калибровки
Точность измерений любых анализаторов цепей сильно зависит от всех  электронных и механических параметров (длина, емкость и т.п.), которые  определяют амплитудную и фазовую характеристику, а значит, и S-параметры калибровочной  меры. Конечно же, эти параметры необходимо знать с наибольшей возможной  точностью. Для определения калибровочных мер необходимо использовать эквивалентные  схемы, которые учитывают все возможные реальные свойства. Все анализаторы цепей  компании Rohde  & Schwarz удовлетворяют  этим требованиям, поддерживая описание с помощью эквивалентных схем и возможности  моделирования с детальной параметризацией схем.

Определение меры согласования путем ввода электрической задержки,  произвольного импеданса и потерь

Эквивалентная схема, определяющая меру согласования, включающая  паразитную индуктивность L и емкость C

Помимо определения параметров наборов для калибровки вручную, их  можно легко установить из файлов (даже из ASCII-файлов от других поставщиков).  Можно также переключиться на единицы измерения, используемые другими  поставщиками оборудования для калибровки.

Автоматическая калибровка –  быстрая, безошибочная, прецизионная
Хотя для многопортовых измерений можно использовать ручные методы  калибровки, такие как TOSM,  TRM и TRL, они отнимают много времени,  подвержены ошибкам и ведут к чрезмерному износу калибровочной меры. Для  коаксиальной однопортовой и многопортовой калибровки компания Rohde & Schwarz предлагает блок  автоматической калибровки. Блок готов к работе сразу же после подключения и выполняет  полную четырехпортовую калибровку, перекрывающую 201 точку измерения менее чем  за 30 секунд.

• Управления прибором с помощью программ дистанционного управления;
• Измерения постоянных токов и мощности с помощью датчиков R&S®NRP;
• Синхронизации (опорная частота, внешний запуск, индикация состояния развертки и запуска для быстрого и прямого взаимодействия с внешними устройствами).
• Измерения времени развертки: контакт 4 порта USER CONTROL служит для индикации длительности измерения, соответствующей настройке в меню "Trigger settings" (развертка, сегмент развертки, точки измерения или парциальное измерение). С помощью осциллографа можно легко проследить за реальным временем выполнения, требующемся в каждом отдельном случае.
