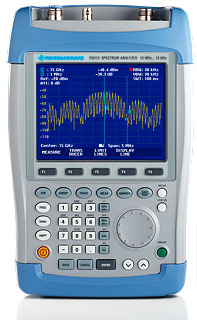

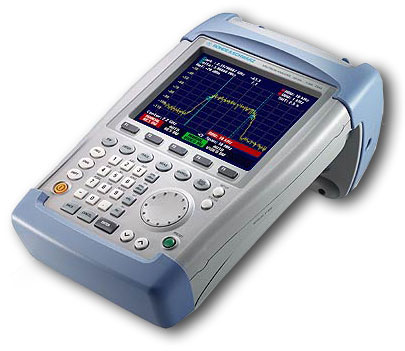

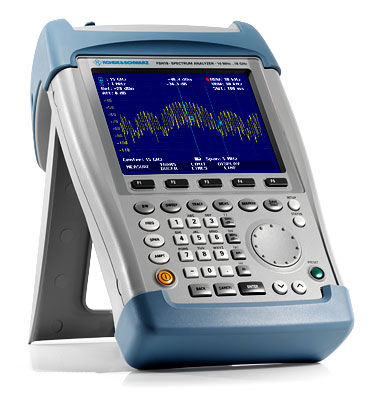

Анализатор спектра R&S®FSH18

Анализатор R&S®FSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz. Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту. Анализатор R&S®FSC отличается широчайшим выбором функций, упрощающих и ускоряющих разработку и испытание радиотехнических устройств. Неплохие радиотехнические характеристики и высокая точность измерений гарантируют получение надежных и воспроизводимых результатов.
Доступны четыре модели анализатора спектра R&S®FSC в диапазоне частот от 9 кГц до 3 или 6 ГГц. Для каждого из частотных диапазонов существуют отдельные модели со следящим генератором. На каждую из моделей прибора может быть установлен дополнительный предусилитель (опция), который увеличивает чувствительность при измерении слабых сигналов. За счет компактной конструкции анализатор R&S®FSC занимает минимальное рабочее пространство. При установке прибора в стойку в один 19” отсек может поместиться два стоящих рядом друг с другом анализатора R&S®FSC или «связка» из анализатора R&S®FSC и генератора сигналов R&S®SMC.

1. Короткое описание

   Утвержденный тип средств измерений.


   R&S®FSH – это идеальный прибор для быстрого и высоко- точного исследования сигнала с минимальными затратами. Он обладает большим количеством измерительных функций и, таким образом, может использоваться везде: от установ- ки и обслуживания базовой станции сотовой связи до поиска повреждений в ВЧ-кабелях.

2. R&S®FSH18



3. Ключевые факты

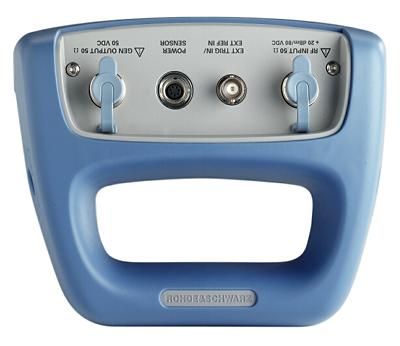

   1. Предельно надежная защита, прочная ручка для переноски
   2. Удобство эксплуатации
   3. Четыре часа непрерывной работы от батареи
   4. Возможность хранения до 256 разверток и настроек
   5. Легкость передачи данных в персональный компьютер
   6. Высокая точность измерений
   7. Лучшие ВЧ-характеристики в своем классе

4. Быстрые ссылки

   1. Технические описания
   2. Опции
   3.

5. Модели

   1. Исполнение№ заказа
   2. R&S®FSH3 Портативный анализатор спектра от 100 кГц до 3 ГГц1145.5850.03
   3. R&S®FSH18 Портативный анализатор спектра от 10 МГц до 18 ГГц1145.5850.18

6. Связанные приборы

   1. Портативный анализатор спектра R&S®FSH4/8/13/20

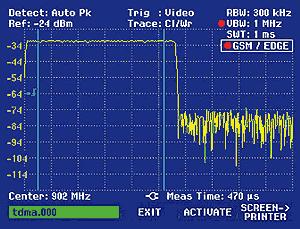

Измерение мощности TDMA

С помощью функции TDMA POWER R&S®FSH выполняет измерения мощности во временной области в пределах тайм-слота при множественном доступе с временным разделением (TDMA). Все настройки, требуемые для стандартов GSM и EDGE, определены в приборе R&S®FSH, чтобы облегчить пользователю выполнение измерений. Помимо этого с помощью программного обеспечения R&S®FSHView в прибор можно загрузить до пяти пользовательских настроек. Для запуска измерения мощности может использоваться внешний сигнал запуска или запуск по видеосигналу.

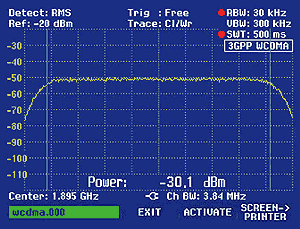

Измерение мощности в канале

Для получения и индикации общей мощности канала в анализаторе R&S®FSH3 интегрируются измеренные значения, выведенные в виде измерительной кривой. Для удобства работы в прибор уже загружены все настройки, необходимые для анализа сигналов цифровых стандартов мобильной связи 3GPP WCDMA, cdmaOne, CDMA2000®1x.

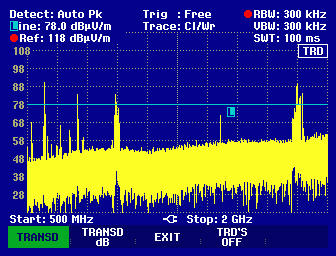

Измерение напряженности поля

При измерениях напряженности электрического поля прибор R&S®FSH учитывает коэффициенты усиления подсоединенных антенн. Напряженность поля отображается непосредственно в дБмкВ/м. К тому же имеется возможность коррекции частотно-зависимых потерь или усиления, например, для кабеля или усилителя. Для получения быстрых и простых результатов анализа R&S FSH предлагает использовать две определяемые пользователем граничные линии вместе с автоматическим контролем их пересечения.

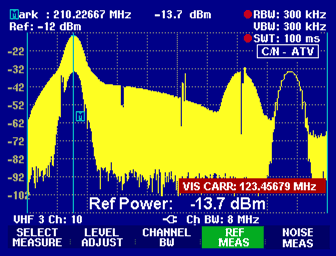

Измерение отношения сигнал/шум

Прибор R&S®FSH позволяет измерять отношение мощности несущей к мощности шума (C/N) или плотности мощности несущей к плотности мощности шума. R&S®FSH поддерживает три различных режима измерения мощности несущей. В режиме "передача немодулированного сигнала" он определяет мощность немодулированной несущей. В режиме "передача цифрового сигнала" он определяет мощность в опорном канале, который является общим для несущих с цифровой модуляцией (например, для стандартов DAB, DVB, DVB-T, DVB-H и J.83/A/B/C). Кроме того, прибор поддерживает стандарт ATSC для сигналов наземного цифрового телевидения с модуляцией 8VSB. В режиме "аналоговое ТВ" R&S®FSH измеряет пиковую мощность несущей изображения ТВ сигнала с амплитудной модуляцией.

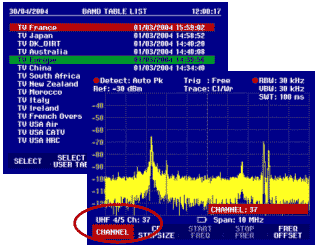

Измерение с использованием таблиц каналов

При необходимости R&S®FSH может настраиваться на каналы не по частотам, а по номерам. При этом на экране вместо значения частоты несущей отображается номер канала. Это облегчает работу с прибором для пользователей, привыкших к стандартным номерам частотных каналов, используемых в телевидении и радиовещании. Таблицы каналов создаются и загружаются в прибор с помощью ПО R&S®FSHView. В программе содержатся таблицы телевизионных каналов практически для всего мира. В одной таблице каналов может быть задано до 15 различных частотных диапазонов. Анализатор R&S®FSH справляется даже с пропуском в нумерации каналов или соответствующих частот (типичная ситуация, возникающая, например, при назначении ТВ-каналов). В то же время, таблица каналов может задаваться непосредственно в приборе путем ввода номера первого канала и соответствующей ему частоты, количества каналов и интервала между ними. Данная функция доступна для всех моделей прибора R&S®FSH (требуется встроенное ПО версии 7.0 и выше).

Режим приемника

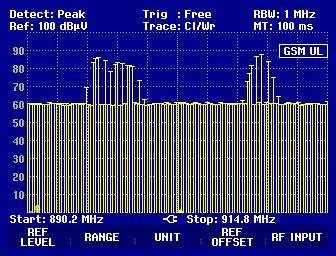

Опция R&S®FSH-K3 позволяет использовать R&S®FSH в качестве приемника для радиоконтроля или предквалификационных испытаний на электромагнитную совместимость. Измерения проводятся на определенной частоте с выбираемым пользователем временем измерения. В режиме сканирования R&S®FSH последовательно измеряет уровень на различных частотах, задаваемых в таблице каналов. Таблица каналов создается с помощью программного обеспечения R&S®FSHView, а затем загружается в R&S®FSH. Например, на приведенном рисунке, в виде вертикальных линий показаны измеренные значения уровней в полосе восходящего сигнала GSM. Кроме того, прибор содержит полосовые фильтры с полосой 200 Гц, 9 кГц, 120 кГц, и 1 МГц для измерения излучаемых радиопомех согласно стандартам CISPR. В распоряжении пользователя также имеются пиковый, усредняющий, среднеквадратичный и квазипиковый детекторы. (Данная функция доступна для всех моделей прибора R&S®FSH с установленной опцией R&S®FSH-K3 и встроенным ПО версии 7.0 и выше).

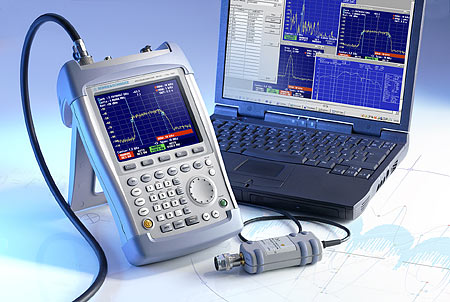

Измерение мощности

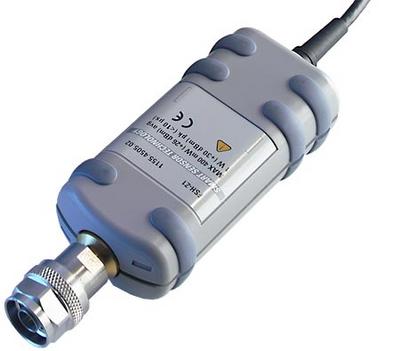

Датчики мощности R&S®FSH-Z1 и R&S®FSH-Z18 расширяют возможности прибора R&S FSH и превращают его в высокоточный ВЧ измеритель на частотах вплоть до 8 ГГц и 18 ГГц соответственно. Также как и с тепловыми датчиками, действительное эффективное значение измеренного сигнала получается во всем диапазоне измерений независимо от формы сигнала. Таким образом, можно предупредить ошибки при измерениях, особенно модулированных сигналов. Измерение мощности производится напрямую, что особенно важно для сигналов с цифровой модуляцией (например, сигналов 3GPP). Огромный диапазон измерений от 200 пВт до 200 мВт (что эквивалентно динамическому диапазону 90 дБ) превращает анализатор R&S®FSH3 с установленными опциями R&S®FSH-Z1 и R&S®FSH-Z18 в универсальный измеритель мощности радиосигналов.

Измерение мощности

Направленное измерение мощности
Направленные датчики мощности R&S®FSH-Z14 и R&S®FSH-Z44 превращают R&S®FSH в полнофункциональный измеритель мощности в диапазоне частот от 25 МГц до 1 ГГц и от 200 МГц до 4 ГГц. С их помощью возможно одновременно измерять выходную мощность и согласование системы передающих антенн в рабочих условиях. Датчики мощности измеряют значения вплоть до 120 Вт, и, как правило, дополнительные аттенюаторы при их использовании не требуются. Они совместимы с общепринятыми стандартами GSM/EDGE, 3GPP WCDMA, cdmaOne, CDMA2000®1x, DVB-T и DAB. Кроме того, возможно измерение пиковой мощности огибающей (РЕР) в диапазоне до 300 Вт.

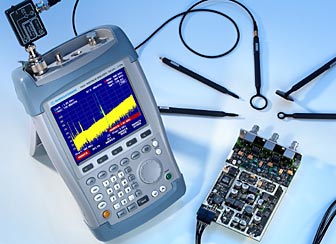

Определение источников паразитного излучения
Набор датчиков ближнего поля R&S®HZ-15 позволяет определять источники паразитного излучения на печатных платах и микросхемах, в кабелях, экранах и прочих местах. Датчики способны обнаруживать излучения в диапазоне от 30 МГц до 3 ГГц. Их чувствительность возрастает при подключении предусилителя R&S®HZ-16 с диапазоном частот до 3 ГГц, коэффициентом усиления приблизительно 20 дБ и коэффициентом шума 4,5 дБ. Прибор R&S®FSH с датчиками ближнего поля и предусилителем представляет собой экономичное средство для обнаружения и анализа источников паразитных излучений при разработке электронной техники.

Измерительные функции

• Шумовой маркер для определения мощности шума в полосе измерения 1 Гц
• Частотомер с разрешающей способностью 0,1 Гц
• Функция контроля предельных линий (функция «норма/нарушение») для индикации соответствия параметров испытуемого устройства заданным пределам
• Измерение коэффициента модуляции сигналов с амплитудной модуляцией
• Измерение уровня гармоник и коэффициента нелинейных искажений
• Аудиодемодулятор АМ/ЧМ-сигналов (звуковой сигнал выводится через встроенный громкоговоритель или на наушники)
• Функция скалярного измерения параметров передачи для быстрого и простого определения передаточных характеристик таких устройств, как кабели, фильтры или усилители (доступна для моделей .13 и .16 анализатора R&S®FSC со следящим генератором)
• Обнаружение проблем с электромагнитной совместимостью на печатных платах с помощью набора пробников R&S®HZ-15 для измерения параметров излучения в диапазоне от 30 МГц до 3 ГГц
• Измерение напряженности поля с учетом конкретных коэффициентов усиления подсоединенной антенны, при этом напряженность отображается непосредственно в дБмкВ/м
• Измерение мощности импульсных сигналов во временной области с предустановленными параметрами для стандартов мобильной радиосвязи GSM и EDGE
• Измерение мощности в заданном канале передачи с предустановленными параметрами для стандартов мобильной связи 3GPP WCDMA, cdmaOne, CDMA2000® и LTE
• Измерение занимаемой полосы частот
• Измерение мощности в соседнем канале (абсолютное значение или значение относительно несущей) для 12 основных и 12 соседних каналов
• Стробируемая развертка для отображения модуляционного спектра пакетных сигналов (GSM или WLAN)
• Измерение паразитных излучений

Простота управления
Управление анализатором R&S®FSC осуществляется с помощью клавиатуры и поворотной ручки со встроенной функцией ввода. Важнейшие настройки (частота, полоса частот, полоса обзора или параметры маркера) могут быть вызваны помощью аппаратных клавиш напрямую. Функциональные клавиши, расположенные в нижней части сенсорного экрана, обеспечивают доступ к дополнительным меню. Доступны различные языки пользовательского интерфейса: английский, корейский, японский, китайский, русский, итальянский, испанский, португальский, французский, венгерский и немецкий.

• Программное обеспечение R&S®FSCView, поставляемое с анализатором, – это удобный инструмент для управления, оценивания и документирования результатов измерения
• Передача данных между прибором R&S®FSC и ПК через интерфейс USB/LAN
• Удобство постобработки результатов измерения за счет экспорта данных в формат ASCII или MS Excel
• Сохранение графических данных в стандартных форматах
• Вывод на печать результатов измерения и установленных настроек прибора
• Простота сравнения результатов измерения
• Дополнительный анализ результатов измерения с помощью маркеров
• Дополнительное отображение предельных линий
• Редактор предельных линий и коэффициентов усиления антенн
• Совместимость с ОС Windows XP и Vista (32-битной версии)
