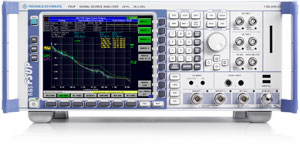

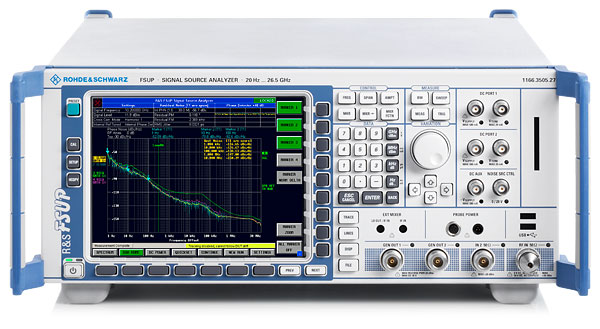

Анализатор источников сигналов R&S®FSUP

Описание

Тестер фазового шума и высококачественный анализатор спектра и сигналов в одном приборе

Характеристики

Информация для заказа

Наименование	Тип устройства	Код заказа

Анализатор спектра
Анализатор источников сигнала от 20 Гц до 8 ГГц	R&S®FSUP8	1166.3505.09
Анализатор источников сигнала от 20 Гц до 26.5 ГГц	R&S®FSUP26	1166.3505.27
Анализатор источников сигнала от 20 Гц до 50 ГГц	R&S®FSUP50	1166.3505.51
Принадлежности в комплекте
Гармонический смеситель от 40 ГГц до 60 ГГц	R&S®FS-Z60	1089.0799.02
Гармонический смеситель от 50 ГГц до 75 ГГц	R&S®FS-Z75	1048.0271.02
Гармонический смеситель от 60 ГГц до 90 ГГц	R&S®FS-Z90	1048.0371.02
Гармонический смеситель от 75 ГГц до 110 ГГц	R&S®FS-Z110	1048.0471.02
ВЧ кабель, 1 м (1130.1725.00)
R&S®FSUP26: адаптер тестовых портов с гнездом 3,5 мм (1021.0512.00) и гнездом N-типа (1021.0535.00)
R&S®FSUP50: адаптер тестовых портов с гнездом 2,4 мм (1088.1627.02) и гнездом N-типа (1036.4777.00)

Краткие технические характеристи

Сводные данные
Режимы измерения	анализатор источников сигналов	от 1 МГц до 8/26,5/50 ГГц
	анализатор спектра	от 20 Гц до 8/26,5/50 ГГц
Анализатор источников сигналов
Измерение фазовых шумов	анализатором спектра	от 10 МГц до 8/26,5/50 ГГц
	фазовым компаратором	от 1 МГц до 8/26,5/50 ГГц
	с внутренним опорным генератором	от 1 МГц до 8/26,5/50 ГГц
	с внешним опорным генератором	от 1 МГц до 8 ГГц
	фазовым компаратором и взаимной корреляцией	от 1 МГц до 8/26,5/50 ГГц
Измерение переходных характеристик	минимальная отстройка частоты	10 МГц
	максимальная отстройка частоты	30 МГц
Измерение остаточных фазовых шумов	фазовым компаратором	от 1 МГц до 8 ГГц (с внутренним фазовым детектором)
Измерение амплитудных шумов		Номинальный диапазон частот диодного детектора АМ

Чувствительность
Чувствительность с внутренним опорным генератором и внутренним фазовым детектором
Входной уровень >+10 дБмВт, уровень гармоник и паразитных составляющих <–30 дБн, режим «с усреднением», от +20 °C до +30 °C. Усиление малошумящего усилителя 40 дБ, полоса ФАПЧ ≤10 × отстройка от несущей, макс. 1 кГц. С опцией снижения фазового шума R&S®FSUP-B60 и опцией для расширенной корреляции R&S®FSUP-B61.
Типичные значения
Отстройка от несущей	Входная частота, значения в дБн (1 Гц) R&S®FSUP8/26/50						R&S® FSUP26/50		R&S® FSUP50
	5 МГц	10 МГц	100 МГц	1 ГГц	3 ГГц	7 ГГц	10 ГГц	20 ГГц	40 ГГц
1 Гц	-114	-116	-87	-75	-62	-55	-52	-48	-42
10 Гц	-136	-135	-110	-91	-87	-80	-77	-71	-65
100 Гц	-143	-146	-134	-115	-106	-97	-95	-89	-83
1 кГц	-157	-161	-160	-134	-123	-118	-116	-112	-106
10 кГц	-165	-168	-168	-143	-131	-129	-126	-120	-114
100 кГц	-171	-170	-176	-158	-139	-140	-138	-132	-126
1 МГц	-	-175	-177	-165	-160	-155	-150	-146	-140
10 МГц	-	-	-179	-172	-170	-170	-167	-161	-155
30 МГц	-	-	-179	-172	-170	-170	-170	-165	-159

Измерение параметров ГУН
Измеряемые параметры	Настроечная характеристика, крутизна настроечной характеристики, мощность, вкл./выкл. смещения частоты, измерение уровня гармоник, влияние напряжения питания, сводка параметров
Диапазон частот	R&S®FSUP8	от 10 МГц до 8 ГГц
	R&S®FSUP26	от 10 МГц до 26.5 ГГц
	R&S®FSUP50	от 10 МГц до 50 ГГц
Источники питания	порты настройки	2
	порты постоянного напряжения	2
	дополнительные порты	1

Краткое описание

R&S®FSUP сочетает функции высококачественного анализатора спектра и анализатора сигналов с преимуществами измерителя фазовых шумов. Он представляет собой уникальное и простое в эксплуатации решение для измерения параметров задающих генераторов и синтезаторов в исследовательских лабораториях и промышленном производстве. И к тому же, он позволяет существенно сократить расходы.Одной из основных задач при разработке приемных и передающих устройств является измерение фазовых шумов задающих генераторов. Это приходится делать не только в ходе разработки и производства уникальных систем связи и вещания, но и в специальном высокотехнологичном оборудовании, таком как радары. Однако фазовый шум – это далеко не единственный параметр, характеризующий задающие генера- торы. Среди других параметров стоит упомянуть крутизну настроечной характеристики, переходную характеристику, мощность, уровень гармонических составляющих и паразитное излучение. Интересен также уровень шумов усилителя. Все эти измерения может выполнять R&S®FSUP – единственный анализатор источников сигнала, перекрывающий частоты до СВЧ-диапазона. Также анализатор R&S®FSUP может выступать в роли сверхмалошумящего источника постоянного напряжения, что позволяет использовать его в широком диа- пазоне приложений.

Модели прибора

Наименование	Тип	Код заказа
Анализатор источников сигнала, от 20 Гц до 8 ГГц	R&S^®FSUP8	1166.3505.09
Анализатор источников сигнала, от 20 Гц до 26,5 ГГц	R&S^®FSUP26	1166.3505.27
Анализатор источников сигнала, от 20 Гц до 50 ГГц	R&S^®FSUP50	1166.3505.51

Принадлежности в комплекте поставки:

ВЧ-кабель, 1 м (1130.1725.00)
R&S®FSUP26: адаптер измерительного порта с гнездом 3,5 мм (1021.0512.00) и гнездом N-типа (1021.0535.00)
R&S®FSUP50: адаптер измерительного порта с гнездом 2,4 мм (1088.1627.02) и гнездом N-типа (1036.4777.00)

Обзор

Короткое описание

Утвержденный тип средств измерений.

R&S®FSUP сочетает функции высококачественного анализатора спектра и анализатора сигналов с преимуществами измерителя фазовых шумов. Он представляет собой уникальное и простое в эксплуатации решение для измерения параметров задающих генераторов и синтезаторов в исследовательских лабораториях и промышленном производстве.
R&S®FSUP
Ключевые факты
1. Диапазон частот до 8/26,5/50 ГГц
2. Диапазон частот до 110 ГГц с внешними смесителями
3. Малошумящие выходы постоянного тока для формирования напряжений питания и настройки
4. Максимальная гибкость измерений фазового шума
5. Измерение коэффициента шума и коэффициента усиления
6. Измерение параметров задающих генераторов
7. Анализ сигналов с цифровой и аналоговой модуляцией
Быстрые ссылки
1. Технические описания
2. Опции
Модели
1. Исполнение№ заказа
2. R&S®FSUP8 Анализатор спектра 20 Hz to 8 GHz1166.3505.09
3. R&S®FSUP26 Анализатор спектра 20 Hz to 26.5 GHz1166.3505.27
4. R&S®FSUP50 Анализатор спектра 20 Hz to 50 GHz1166.3505.51

Особенности

Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций
Максимальный динамический диапазон за счет взаимной корреляции
Уникальное сочетание тестера фазового шума с анализатором спектра
Анализ во временной области
Измерение характеристик одним нажатием кнопки
Анализ сигналов с цифровой и аналоговой модуляцией

Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций

Метод фазового детектора с внутренним/внешним опорным сигналом
Метод двух тестируемых устройств
Высокая чувствительность
Автоматическая настройка всех важных параметров
Простота в обращении
Обнаружение, подавление и составление списка источников помех
Измерение параметров на заданных фиксированных частотах
Измерение остаточного фазового шума
Измерение шума АМ

Максимальный динамический диапазон за счет взаимной корреляции

Повышение чувствительности на 20 дБ
Взаимная корреляция в диапазоне до 50 ГГц с помощью одного прибора

Уникальное сочетание тестера фазового шума с анализатором спектра

Измерение фазовых шумов по методу анализатора спектра
Типовые спектральные измерения, такие как измерение мощности в соседнем канале или поиск сигнала помехи
Измерение коэффициента шума с помощью R&S®FSUP

Анализ во временной области

Переходные характеристики задающих генераторов

Измерение характеристик одним нажатием кнопки

Малошумящий источник питающих напряжений и напряжений настройки
Измерение всех характеристик задающих генераторов

Анализ сигналов с цифровой и аналоговой модуляцией

Общий векторный анализ сигналов с цифровой модуляцией
Специальные опции для анализа стандартов цифровой связи
Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ)

Технические характеристики

Частота
Диапазон частот	R&S^®FSW8	от 2 Гц до 8 ГГц
	R&S^®FSW13	от 2 Гц до 13,6 ГГц
	R&S^®FSW26	от 2 Гц до 26,5 ГГц
	R&S^®FSW43	от 2 Гц до 43,5 ГГц
	R&S^®FSW50	от 2 Гц до 50 ГГц
	R&S^®FSW67	от 2 Гц до 67 ГГц
Уход частоты опорного генератора за счет старения		1 × 10^–7/год
	с опцией R&S^®FSW-B4	3 × 10^–8/год
Ширина спектра
Полосы разрешения	стандартный фильтр с опцией R&S®FSW-B8	от 1 Гц до 10 МГц дополнительно 20 МГц, 50 МГц, 80 МГц при нулевой полосе обзора
	фильтр RRC	18 кГц (NADC) 24,3 кГц (TETRA), 3,84 МГц (3GPP)
	канальный фильтр	от 100 Гц до 5 МГц
	видеофильтр	от 1 Гц до 10 МГц
полоса демодуляции I/Q		10 МГц
	с опцией R&S^®FSW-B28	28 МГц
	с опцией R&S^®FSW-B40	40 МГц
	с опцией R&S^®FSW-B80	80 МГц
	с опцией R&S^®FSW-B160	160 МГц
	с опцией R&S^®FSW-B320	с опцией R&S®FSW-B320 доп.20/28/40/80/160/320 МГц
	с опцией R&S^®FSW-B500	с опцией R&S®FSW-B500 доп.20/28/40/80/160/320/500 МГц
Отображаемый средний уровень шума (DANL)
	2 ГГц	тип. зн. –156 дБмВт (1 Гц)
	2 ГГц с опцией R&S^®FSW-B13	тип. зн. –159 дБмВт (1 Гц)
	8 ГГц	тип. зн. –156 дБмВт (1 Гц)
	25 ГГц	тип. зн. –150 дБмВт (1 Гц)
	40 ГГц	тип. зн. –145 дБмВт (1 Гц)
	48 ГГц	тип. зн. –138 дБмВт (1 Гц)
Отображаемый средний уровень шума (DANL) с предусилителем (опция R&S^®FSW-B24)	8 ГГц	тип. зн. –169 дБмВт (1 Гц)
	26 ГГц	тип. зн. –161 дБмВт (1 Гц)
	40 ГГц	тип. зн. –164 дБмВт (1 Гц)
	60 ГГц	тип. зн. –152 дБмВт (1 Гц)
Отображаемый средний уровень шума с шумоподавлением, предусилитель выключен, 2 ГГц		тип. зн. –169 дБмВт (1 Гц)
Интермодуляционные искажения
Точка пересечения 3-го порядка (TOI)	f < 1 ГГц	тип. зн. +30 дБмВт
	f < 3 ГГц	тип. зн. +25 дБмВт
	от 8 ГГц до 26 ГГц	+17 дБмВт
	от 13,6 ГГц до 40 ГГц	+15 дБмВт
Динамический диапазон измерения ACLR WCDMA
	с шумоподавлением	88 дБ
Фазовый шум
отстройка от несущей 10 кГц	несущая 500 МГц	тип. зн. -140 дБн (1 Гц)
	несущая 1 ГГц	тип. зн. -137 дБн (1 Гц)
	несущая 10 ГГц	тип. зн. -128 дБн (1 Гц)
	несущая 40 ГГц	тип. зн. -117 дБн (1 Гц)
	несущая 50 ГГц	тип. зн. -114 дБн(1 Гц)
	несущая 60 ГГц	тип. зн. -112 дБн(1 Гц)
Суммарная погрешность измерений
	8 ГГц		0,4 дБ

Документы

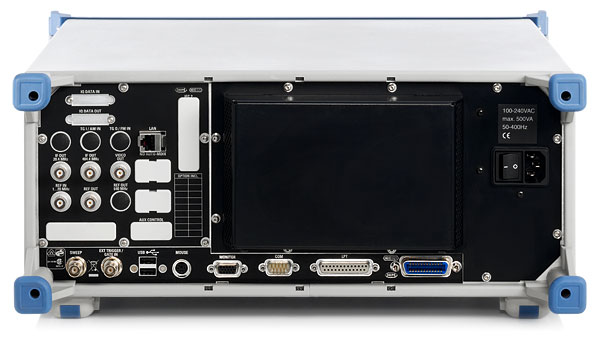

12192_fsup_rear
