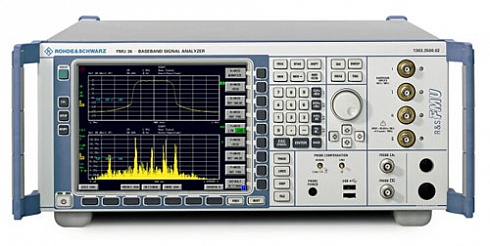

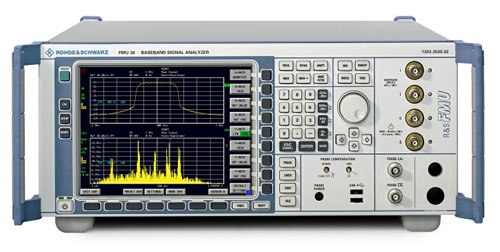

Анализатор модулирующих сигналов R&S®FMU36

R&S®FSUP сочетает функции высококачественного анализатора спектра и анализатора сигналов с преимуществами измерителя фазовых шумов. Он представляет собой уникальное и простое в эксплуатации решение для измерения параметров задающих генераторов и синтезаторов в исследовательских лабораториях и промышленном производстве. И к тому же, он позволяет существенно сократить расходы.Одной из основных задач при разработке приемных и передающих устройств является измерение фазовых шумов задающих генераторов. Это приходится делать не только в ходе разработки и производства уникальных систем связи и вещания, но и в специальном высокотехнологичном оборудовании, таком как радары. Однако фазовый шум – это далеко не единственный параметр, характеризующий задающие генера- торы. Среди других параметров стоит упомянуть крутизну настроечной характеристики, переходную характеристику, мощность, уровень гармонических составляющих и паразитное излучение. Интересен также уровень шумов усилителя. Все эти измерения может выполнять R&S®FSUP – единственный анализатор источников сигнала, перекрывающий частоты до СВЧ-диапазона. Также анализатор R&S®FSUP может выступать в роли сверхмалошумящего источника постоянного напряжения, что позволяет использовать его в широком диа- пазоне приложений.

1. Короткое описание

   С помощью R&S®FMU36 можно легко анализировать входящие и выходящие сигналы секции модулирующего сигнала. Таким образом, разработчики блоков модуляции могут проверять качество модуляции сразу же на выходе схемы формирования модулирующего сигнала, а разработчики приемников проверять качество сигнала на выходе демодулятора.

2. R&S®FMU36



3. Ключевые факты

   1. Анализатор спектра на основе БПФ с полосой I/Q 36МГц
   2. Аналоговый вход модулирующего сигнала
      – симметричный / несимметричный
      – 50 Ом /1 МОм

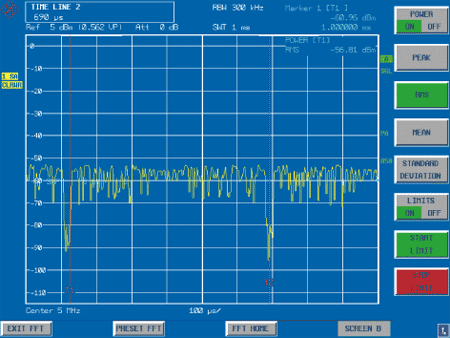

   3. Анализ во временной области

4. Быстрые ссылки

   1. Технические описания
   2. Опции

5. Связанные приборы

   1. Модуль цифрового сигнального интерфейса R&S®EX-IQ

Два входа

Прибор R&S®FMU36 имеет два аналоговых входа для сигналов с цифровой модуляцией. Входы могут работать как в несимметричном, так и в симметричном режиме. Входное сопротивление выбирается в зависимости от выходного сопротивления испытуемого устройства (50 Ом или 1 МОм).
Для тех, кто хочет подключиться к испытуемому устройству с помощью датчиков, анализатор R&S FMU36 предлагает калибровочный источник, позволяющий свести к минимуму влияние датчиков на результаты измерений.

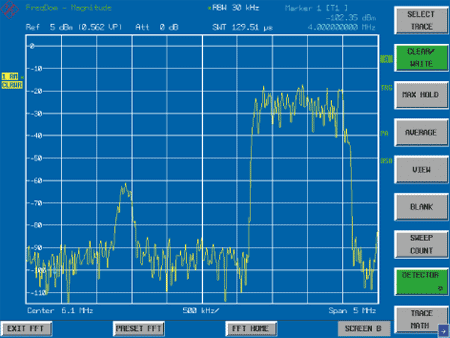

Полнофункциональный анализатор спектра

• Прибор R&S®FMU36 обладает всеми функциями, которые вы ожидаете встретить в анализаторе компании Rohde & Schwarz.
• Маркеры, дельта-маркеры, маркеры шума/фазового шума
• Измерение мощности в соседнем канале, отношения уровня несущей к шуму, точки пересечения по интермодуляционным составляющим 3-го порядка, занимаемой полосы частот, коэффициента модуляции
• Функции обработки (усреднение, удержание максимума или минимума)
• Детекторы: среднеквадратический, среднего значения, отсчетов, положительный и отрицательный пиковый
• Набор фильтров от 0,5 Гц до 20 МГц с шагом перестройки 1-2-3-5-10
• Оконные функции: с плоским верхом, гауссовская, прямоугольная, окна Хэмминга, Хенинга и Чебышева
• Число точек измерения на одну кривую выбирается в диапазоне от 155 до 30001

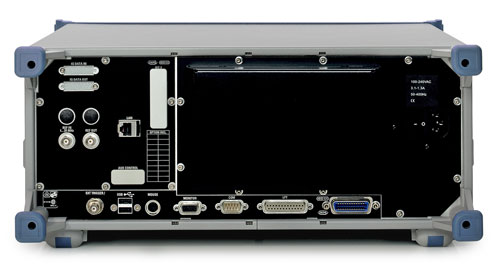

Возможности сетевой работы

• Гибкие функции документирования и сетевой работы

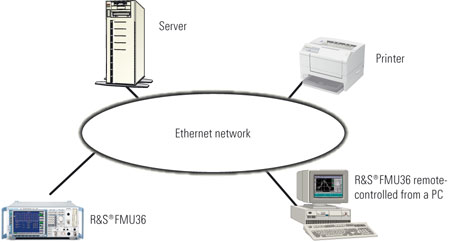

• Подключение к стандартной сети (Ethernet 10/100BaseT).
• Встроенная операционная система Windows XP позволяет настроить R&S FMU36 для сетевой работы. Легко выполняются такие операции, как распечатка данных на сетевом принтере или сохранение результатов на центральном сервере. Таким образом, R&S FMU36 можно оптимально адаптировать к вашей рабочей среде.

• Содержимое экрана можно непосредственно импортировать в Word для Windows или, с помощью макросов Excel, в программы документирования, что позволяет мгновенно создавать технические описания или отчеты для отделов контроля качества.

• Дополнительные измерительные функции в соответствии со спецификациями 3GPP для режимов FDD и TDD LCR
• Высокая скорость измерений сигналов базовых станций 3GPP (1 измерение в секунду)

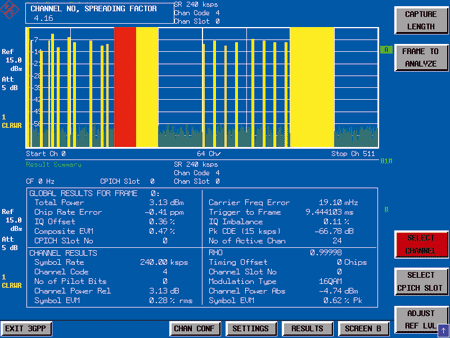

• Измерение мощности в кодовой области и канала CPICH
• Измерение мощности в кодовой области и значения “ро” (CDMA2000®/3GPP2)
• Измерение амплитуды вектора ошибки (EVM) и пиковой ошибки в кодовой области (PCDE)
• Измерение зависимости мощности в кодовой области от слота
• Измерение значения EVM/кодовый канал
• Сигнальное созвездие (символьное, композитное)

Анализ спектра и качества модулирующих сигналов

В современных системах беспроводной связи обработка модулирующего сигнала пере датчиками и приемниками становится все более сложной. Это справедливо как для мобильных, так и для базовых станций.

С помощью R&S®FMU36 можно легко анализировать входящие и выходящие сигналы секции модулирующего сигнала. Таким образом, разработчики блоков модуляции могут проверять качество модуляции сразу же на выходе схемы формирования модулирующего сигнала, а разработчики приемников проверять качество сигнала на выходе демодулятора.

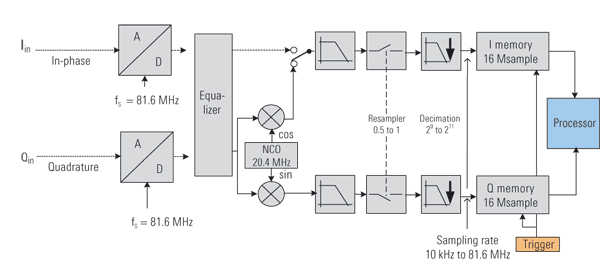

Блок-схема секции векторного анализа сигналов анализатора R&S FMU36
