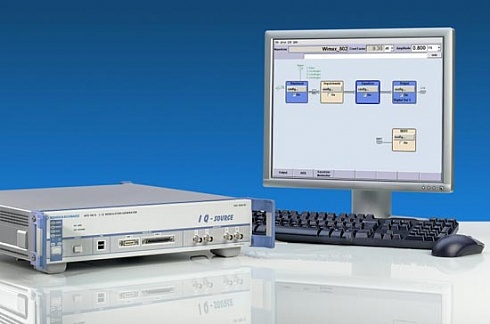

Генератор сигналов I/Q-модуляции R&S®AFQ100A

¹⁾только для R&S®AFQ100A.
²⁾только для R&S®AFQ100B.
³⁾базовый блок должен заказываться вместе с опцией R&S®AFQ-B10 или R&S®AFQ-B11.
⁴⁾базовый блок должен заказываться вместе с опцией R&S®AFQ-B11 или R&S®AFQ-B12.
⁵⁾Требуется предварительная запись формы сигналов из XM radio.
⁶⁾Требуется лицензия iBiquity Digital Corp.

1. Короткое описание

   Утвержденный тип средств измерений.




   При выборе источника сигнала, будь то в сфере коммерции или в аэрокосмической и оборонной промышленности, заказчик требует превосходного качества сигнала, скорости и высокой гибкости. Сверх того, существует постоянно растущая потребность в разработке и тестировании устройств цифровой модуляции. Создаваемые при этом сигналы чрезвычайно сложны и динамичны. В них используются сложные схемы модуляции и все более широкие полосы частот.Генераторы R&S®AFQ100A и R&S®AFQ100B от Rohde & Schwarz – это современные, автономные и гибкие источники цифровой модуляции, которые идеальным образом удовлетворяют этим требованиям.

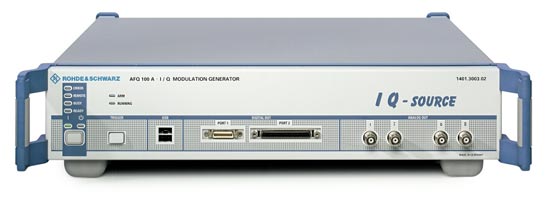

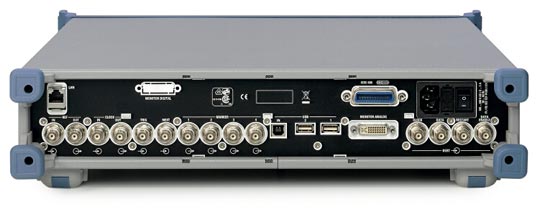

2. R&S®AFQ100A



3. Ключевые факты

   1. Изменяемая частота дискретизации (от 1 кГц до 300 МГц) оптимально подстраивается к полезному сигналу
   2. Полоса ВЧ 200 МГц (например, для компенсации нелинейных эффектов высоких порядков многочастотных усилителей мощности (MCPA))
   3. Формирование сигналов большой длительности, до 1 млрд. отсчетов (опция R&S®AFQ-B11). Подобные сигналы могут быть востребованы при измерении коэффициента битовых ошибок (BER)
   4. Опции R&S®WinIQSIM2TM для таких стандартов связи, как WiMAX, LTE, HSPA, и т.д.

4. Быстрые ссылки

   1. Технические описания
   2. Опции
   3.

Основные  свойства


• Выдающийся диапазон частот 1 Гц…1,2 ГГц (модель HM8134-3) или до 3ГГц (модель HM8135)
• Выходной уровень -135…+13 дБмВт
• Разрешение по частоте 1 Гц (погрешность ±0,5 х       10-6)
• Вход внешнего сигнала опорной частоты (10 МГц)
• Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн
• Коротко-импульсная модуляция: тип. 200 нс
• Внутренний модулятор (синусоидальный, прямоугольный,
• треугольный, пилообразный сигналы) 10 Гц…200 кГц
• Высокая спектральная чистота
• Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска
• Стандартная модель: термокомпенсированный генератор (температурная стабильность: ±0,5       х 10-6)
• Опционально: термостатированный генератор (температурная стабильность: ±1 х 10-8)
• Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB)

Специальный источник сигналов для автоматического испытательного оборудования (ATE)

• Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе



• Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность

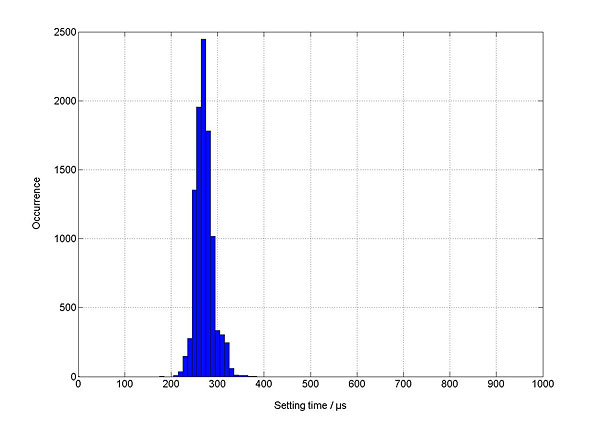

Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"


• Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе

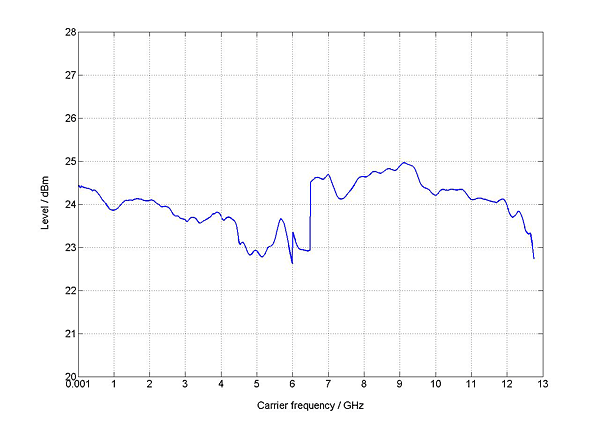

  Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)


• Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу

Высокие технические характеристики в нужном наборе

• Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний

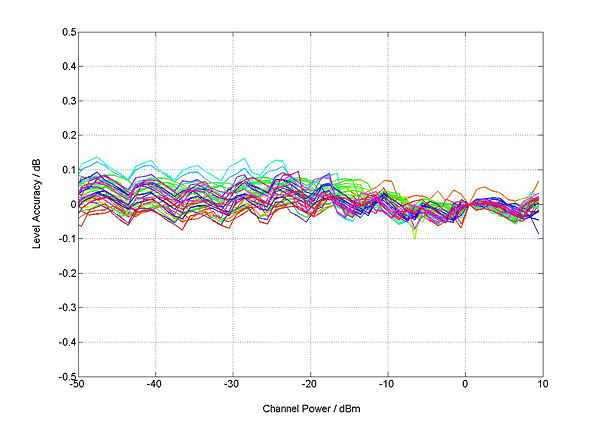

Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)


• Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)

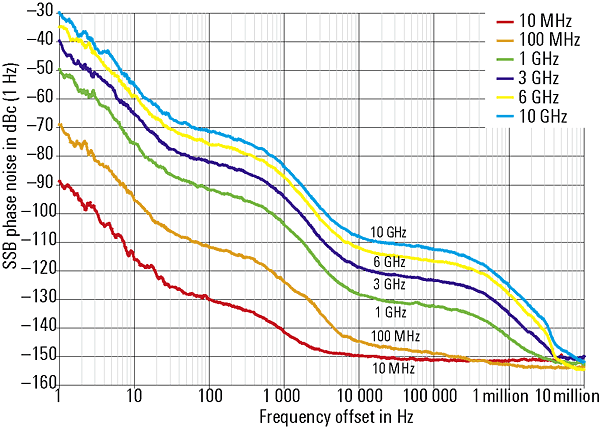

Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)


• Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы

• Привлекательная начальная стоимость
• Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
• Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание

Метрологические и технические характеристики
Все данные действительны при температуре 23°C после 30 минутного прогрева

Выходной аналоговый  сигнал с непревзойденными характеристиками

Универсальный  источник сигналов произвольной формы должен обеспечивать высокое качество  сигналов. Благодаря оптимальному построению и использованию современных  компонентов, генератор R&S® AFQ100A обеспечивает динамический диапазон без  паразитных составляющих (SFDR) с типовым значением 83 дБ вниз от частоты  несущего колебания.

Оптимизация системы

Даже  непревзойденные характеристики немодулированного сигнала не гарантируют  формирования безупречного сигнала радиочастоты, поскольку различные паразитные  факторы могут влиять на качество сигнала во время его выхода из генератора.  Генератор R&S® AFQ100A содержит набор функций, предназначенных для  уменьшения влияния этих паразитных факторов, включая возможность компенсации  амплитудных и фазовых искажений (например, из-за использования внешнего  модулятора I/Q) с помощью переключаемых фильтров. В  этом случае необходимые параметры могут быть измерены внешней программой и  переданы в генератор R&S® AFQ100A. Во время передачи сигнала используется  согласующий инвертирующий фильтр, благодаря которому достигается линейная амплитудно-частотная  характеристика и оптимальное подавление боковой полосы во всем тракте системы.

Оптимальное использование памяти

Помимо превосходного  интерфейса для управления аналоговыми сигналами, генератор R&S® AFQ100A имеет  специальные функции памяти.

Универсальность и простота  управления

Не смотря на  то, что аппаратные особенности генератора скрыты в так называемом ”черном ящике”,  вы можете легко получить доступ к ним через соответствующее программное  обеспечение. В генераторе R&S® AFQ100A создан современный графический  пользовательский интерфейс, управление которым может осуществляться либо  непосредственно через внешний дисплей, мышь и клавиатуру, либо путем передачи  данных на любой компьютер в сети через удаленный рабочий стол Windows XP (по  сети LAN) и работой через него.

  [1] Только для R&S®AFQ100A
  [2] Только для R&S®AFQ100B

• LTE (Long Term Evolution)
• WCDMA / HSPA / HSPA+
• WiMAX
• TD-SCDMA
• GSM / EGPRS / EDGE Evolution
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• WLAN / Wi-Fi
  Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
• Bluetooth
• RFID / NFC
• GPS / A-GPS
• DVB-H
• MBMS
• DVB-T
• AM
• FM
• XM Satellite

Бурное  развитие цифровых систем связи на современном этапе ведет к созданию  измерительного оборудования, соответствующего предъявляемым этими системами  требованиям.

Важным  компонентом такого измерительного оборудования является перестраиваемый  источник немодулированных колебаний, который позволит разрабатывать и осуществлять  новые методики испытаний, реализуемые с использованием современных приемников  для широкого набора стандартов. Автономный источник несущего колебания должен  удовлетворять широкому спектру требований, предъявляемых к сигналу. Кроме того,  он должен иметь цифровой и аналоговый выходные сигналы для обеспечения  возможности прямого управления исследуемым прибором. При использовании  генератора R&S® AFQ100A в качестве источника модулирующего сигнала для  векторных генераторов сигналов, он формирует сигналы I/Q, соответствующие самым критичным требованиям  современных стандартов в области радиосвязи, касающимся формирования  необходимого радиочастотного сигнала.

Обладая  великолепными возможностями по формированию сигнала с максимальной частотой 300  МГц и объемом памяти для хранения формы сигнала до 1 миллиарда выборок, новый  генератор R&S® AFQ100A обеспечивает беспрецедентную функциональность и  требуемую точность установки параметров сигналов. Он позволяет формировать  длительные последовательности бит для измерения частоты появления битовых  ошибок; более того, возможность формирования высоких частот обеспечивает  необходимую ширину полосы частот для обеспечения работы с широкополосными  системами связи.

При работе с  очень широкополосными системами, некоторые модули, например, модуляторы I/Q, обеспечивают нелинейную амплитудно-частотную  характеристику. Для компенсации нелинейности АЧХ, генератор R&S® AFQ100A  оснащен встроенным эквалайзером, который линеаризует амплитудно-частотную  характеристику всего тракта в реальном масштабе времени.

Генератор  R&S® AFQ100A совмещает легкость управления с превосходным качеством  сигнала. Он имеет эффективную функцию подавления помех и ультра линейную амплитудно-частотную  характеристику.

Все эти  основные характеристики вместе с набором дополнительных функций делают  генератор R&S® AFQ100A универсальным прибором, который может легко  адаптироваться к новым изменениям.
