Имитационное программное обеспечение R&S®WinIQSIM2™

Описание

Генерация цифровых I/Q сигналов различных стандартов

Характеристики

Информация для заказа

В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.

Опции и аксессуары:
HO730 Интерфейс Ethernet и USB.
HO740 Интерфейс IEEE-488 (GPIB).
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт.
HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22.
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
HZ42 Адаптер для 19ʺ стойки.
HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º

Обзор

Короткое описание

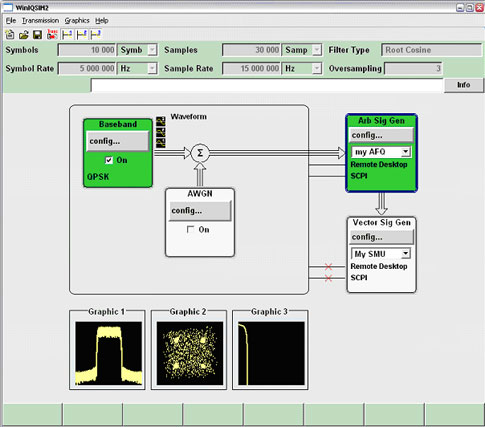

Программное обеспечение R&S WinIQSIM2™ специально предназначено для генерации сигналов с цифровой модуляцией. Графический интерфейс пользователя, совместно с контекстной справочной системой, делает управление интуитивно понятным. Удобный способ формирования сигналов любых поддерживаемых стандартов, генерация сигналов с нескольким несущими и многосегментных сигналов превращает R&S®WinIQSIM2™ в удобный инструмент для широкого спектра задач.
R&S®WinIQSIM2™
Ключевые факты
1. Широкий выбор цифровых стандартов
2. Расширенные графические возможности
3. Удобные интерфейсы
4. Функция сигнала несколькими сегментами
Быстрые ссылки
1. Технические описания
2. Файлы
Связанные приборы

Описание

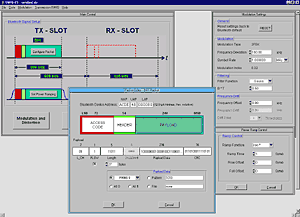

Бесплатно распространяемый программный пакет R&S SMx-K5 предназначен для генерации тестовых сигналов Bluetooth и работает на стандартном компьютере. R&S SMx-K5 генерирует необходимые последовательности данных в соответствии со стандартом, включая все данные и наборы команд управления для подготовки генератора сигналов к тестированию приемников. * Торговая марка и логотип Bluetooth® принадлежат компании Bluetooth SIG, Inc. и любое использование этой торговой марки компанией Rohde & Schwarz защищено лицензией. Прочие торговые марки и наименования являются собственностью их владельцев.

Подробно

Метрологические и технические характеристики

Наименование характеристик	Значения характеристик

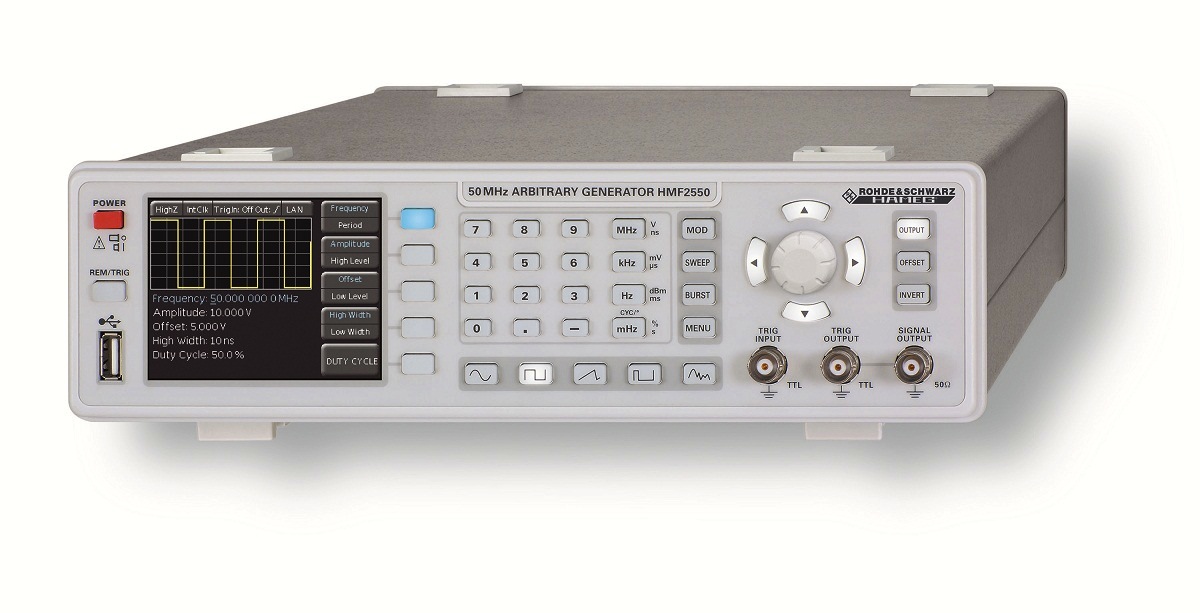

Диапазон частот выходного синусоидального сигнала	от 10 мкГц до 25 МГц для модели HMF2525 от 10 мкГц до 50 МГц для модели HMF2550
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц	±1´10-6
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом	от 5 мВ до 10 В
Дискретность установки размаха напряжения	1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц	±(0,01´Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц	± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом	от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения	±(0,02 ´ Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В	не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов	от 100 мкГц до 12,5 МГц для модели HMF2525 от 100 мкГц до 25 МГц для модели HMF2550
Диапазон длительностей импульсов прямоугольного сигнала	от 15 нс до 999 с
Длительность фронта и среза прямоугольного сигнала	не более 8 нс
Разрешение АЦП	14 бит
Частота дискретизации АЦП	250 МГц
Количество отсчетов для формирования сигналов произвольной формы	256 000

Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения	Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование	Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа
Масса	Не более 3,4 кг
Геометрические размеры (ширина ´ высота ´ глубина)	285 мм ´ 75 мм ´ 365 мм
Питание прибора	(от 190 до 250) В, (от 48 до 52) Гц
Потребляемая мощность	Не более 30 Вт
Время прогрева	30 мин

Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.

Свойства

Широкий выбор цифровых стандартов

EUTRA/LTE
GSM/EDGE
EDGE Evolution
3GPP FDD с HSDPA, HSUPA и HSPA+ (HSPA evolution)
CDMA2000® с 1xEV-DV
1xEV-DO Rev. A
TD-SCDMA
IEEE 802.11(a/b/g) WLAN
IEEE 802.11n WLAN
IEEE 802.16 WiMAX™ с поддержкой OFDM и OFDMA
DVB-T/DVB-H
UWB (ECMA-368)
GPS
Цифровой стандарт Bluetooth® EDR

Дополнительные возможности R&S®WinIQSIM2™

Формируемые пользователем цифровые импульсы позволяют генерировать цифровые сигналы произвольной формы с произвольно выбираемыми параметрами модуляции
Генерация сигнала CW с несколькими несущими
Генерация сигнала с несколькими несущими позволяет объединять несколько цифровых сигналов и формировать один сигнал с различными отстройками по частоте
Функция формирования многосегментных сигналов позволяет хранить в памяти генератора сигналов произвольной формы несколько различных сигналов и обеспечивает минимальные времена переключения между ними, в то же время позволяя выполнять плавные переходы.
Генерация аддитивного белого гауссовского шума AWGN и наложение его на сигнал
Функция импорта позволяет через серверное соединение передать образцы I/Q сигналов в цепь генератора сигналов R&S®WinIQSIM2™ для фильтрации и наложения на сигнал шума AWGN

Расширенные графические возможности

Зависимость сигналов I и Q от времени
Зависимость абсолютного значения и фазы от времени
Векторная диаграмма
Диаграмма сигнального созвездия

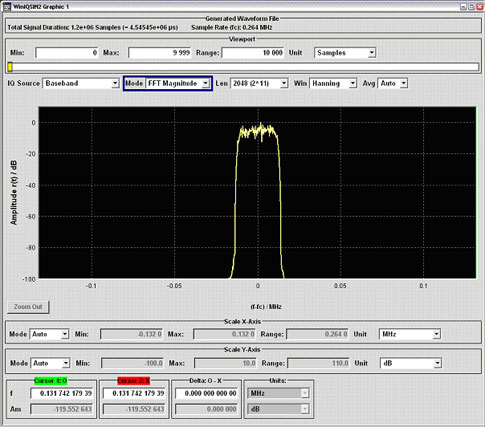

Построение амплитудного спектра сигнала с помощью быстрого преобразования Фурье (FFT) амплитуды
Глазковая диаграмма I и Q
Комплементарная интегральная функция распределения CCDF

Удобные интерфейсы

Передача сигналов по шине GPIB и по локальной сети LAN
Возможность локального сохранения сигналов в компьютере и переноса данных с помощью USB флэш-накопителя
Управление приборами по локальной сети LAN через удаленный рабочий стол
