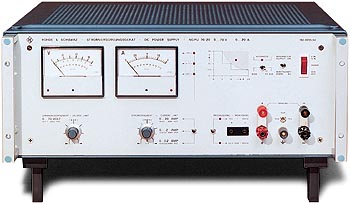

Программируемые источники питания R&S®NGPU

Описание

Источники постоянного напряжения или постоянного тока

Характеристики

Описание

Источники питания NGPU представляют собой источники постоянного напряжения или тока, которые могут программироваться по шине IEC/ IEEE или управляться вручную. Три диапазона установки выходного тока и один незаземлённый выход для контроля установленного значения напряжения или тока, делают приборы NGPU идеальным выбором для работы в составе испытательных систем, построенных на шине IEC/ IEEE.

Работа с прибором

Напряжение может устанавливаться путем ввода пятизначного числа и изменяться на 25% с помощью калиброванного потенциометра.
Сила тока может устанавливаться путем ввода четырехзначного числа в двух диапазонах. Диапазон низких значений ограничен 100 мА для всех моделей семейства NGRU, так что возможна надежная стабилизация токов даже в диапазоне миллиампер.
Также с помощью многоразрядного декадного переключателя (потенциометра) настраивается защита от перенапряжения. Помимо работы в ручном режиме возможно дистанционное программирование тока и напряжения ана< сигналами. управляющими>

Свойства

Программирование по шине IEC/IEEE или ручное управление
Программная установка напряжения и тока с разрешением 3 знака (1000 интервалов). Разрешающая способность от 10 до 100 мВ, от 10 до 20 мА
Устанавливаемые значения тока разбиты на три декадных диапазона

Максимальный ток в нагрузке в широком диапазоне выходных напряжений
Так как потребление тока многими видами нагрузок, например, приемопередатчиками, может быть обратно пропорционально напряжению питания, то обратная зависимость тока от установленного напряжения (при постоянной максимальной мощности) полностью отвечает практическим требованиям. Максимальное непрерывное потребление тока для установленного выходного напряжения индицируется на шкале стрелочного индикатора. Если при напряжении выше 15 В потребляемый ток превысит данный предел, источник питания будет автоматически отключен от сети при помощи встроенного устройства контроля температуры.

Допустимое потребление тока обратно пропорционально зависит от выходного напряжения. Максимальная мощность на выходе обеспечивается почти в 80%-ном диапазоне выходного напряжения. Как показано на рисунке, данная характеристика фактически объединяет параметры трех отдельных источников питания.

Технические характеристики

Тип		Диапазоны устанавливаемых значений		Разрешающая способность		Нестабильность при				Zвых для		tr для	Уровень пульсаций и шумов (PARD)		4-х проводное подключение (S) Защита от перенапряжения (O)		Габаритные размеры Ш/В/Г, мм (Масса, кг)
		Напряжение (V)	Ток (I)	V	I	ΔV сети на ±10 %		Δtокруж. –от 10 до +40°C
R&S®...		В	А	%	%	V, %	I, %	V, %/°C	I, %	V, мОм	I, кОм	V, мкс	Vэфф., мВ	Iэфф., мА	S	O
NGA	7,5	0,01...7,5	0,2...15	0,02	0,5	0,01	0,2	0,01	0,1	0,25	0,25	75	0,15	-	S	-	129/172/
	15	0,01...15	0,1...8	0,02	0,5	0,01	0,2	0,01	0,1	0,375	1	75	0,3	-	S	-	330 (8)
	35	0,01...35	0,05...4	0,02	0,5	0,01	0,2	0,01	0,1	0,875	4,4	75	0,6	-	S	-
	70	0,01...70	0,025,,,2	0,01	0,5	0,01	0,2	0,01	0,1	3,5	17,5	75	1	-	S	-
NGAS	32/10	0,01...32 0,01...16	0,1...10 (15)	0,02	0,5	0,01	0,2	0,01	0,1	0,16	1	75	0,6	-	S	-	129/172/ 330 (8)
NGB	32	0,01...35	0,02...10	0,02	0,02	0,001	0,002	0,01	0,01	0,43	14	50	0,2	10	S	O	190/172/
NGB	70	0,01...70	0,01...5	0,02	0,02	0,001	0,002	0,01	0,01	1,75	56	50	0,5	5	S	O	330 (10)
NGBI	35	0,01...35	0,02...10	0,02	0,02	0,001	0,001	0,01	0,01	0,438	14	50	0,2	1	S	O	190/172/
NGBI	70	0,01...70	0,01...5	0,02	0,02	0,001	0,001	0,01	0,01	1,75	56	50	0,5	1	S	O	330 (10)
NGK	15	0,01...15	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	37,5	50	0,2	0,1	S	O	190/172/
	35	0,01...35	0,01...2	0,01	0,02	0,001	0,002	0,01	0,01	1,75	175	50	0,4	0,05	S	O	278 (8)
	70	0,01...70	0,01...1	0,01	0,02	0,001	0,002	0,01	0,01	7	700	50	0,8	0,015	S	O
	280	0,01...280	0,002...0,2	0,01	0,02	0,001	0,002	0,01	0,01	140	700	50	3	0,005	S	-
NGM	7,5	0,01...7,5	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	10	50	0,2	0,1	-	O	95/172/
	15	0,01...15	0,01...2	0,02	0,02	0,001	0,002	0,01	0,01	1,5	40	50	0,2	0,05	-	O	278 (4)
	35	0,01...35	0,01...1	0,02	0,02	0,001	0,002	0,01	0,01	3,5	175	50	0,4	0,02	-	O
	70	0,01...70	0,01...0.5	0,01	0,02	0,001	0,002	0,01	0,01	14	700	50	0,8	0,001	-	O
	280	0,01...280	0,002...0,1	0,01	0,02	0,001	0,002	0,01	0,01	280	1400	50	3	0,002	-	-

Характеристики

	R&S^®NPGU70/10	R&S^®NPGU70/20
Устанавливаемые значения напряжения	<10 мВ…70 В
Устанавливаемые значения тока (3 диапазона)	0,1/1/10 A	0,2/2/20 A
Нестабильность выходного напряжения/тока
при изменении напряжения сети на ±10 %	<10^–5/ <5 × 10^–5
в диапазоне температур от 0 до +40 °C	<(10^–4/K+100 мкВ) / <(10^–4/K+100 мкA)
при изменении тока нагрузки от 10 до 90 % от номинального значения	<10^–4/ <5 × 10^–4
Пульсации и шумы (PARD)
напряжения, Uскз	<1,5 мВ	<1,5 мВ
тока, Iскз	<5 мА	<10 мА
Время установления после изменения
(тока нагрузки от 10 до 90 %)	<60 мкс	<60 мкс
4-х проводное подключение к нагрузке	компенсация падения напряжения до 0,5 В
Выходы для подключения внешнего вольтметра
Измерение напряжения	100 мВ ±1 % на выходе соотв. 70 В
Измерение тока	100 мВ ±2 % на выходе соотв. полной шкале
Защита от перенапряжения	регулируется от 4,5 до 80 В
Общие характеристики
Выходные величины	Устанавливаются с помощью десятиоборотного потенциометра или по шине IEC/IEEE
Разрешение при ручном управлении	0,02 %
Дистанционное управление	Шина IEC625-1 (IEEE488)
Разрешение по шине IEC/IEEE	1000 шагов/диапазон; дискретность установки напряжения от 10 мВ/шаг до 100 мВ/шаг
Питание от сети переменного тока	110/220 В ± 10 %, от 50 до 60 Гц
Потребляемая мощность	600 В·А	1250 В·А
Габаритные размеры (Ш × В × Г), мм	492 × 161 × 514	492 × 205 × 514
Масса	14 кг	19 кг
