Модуль GSM связи R&S®GC128

Устройство связи GSM R&S® GC128 предназначено для обеспечения эффективной беспроводной связи между компьютерными сетями с помощью GSM. Стандартная модель оснащена одним GSM-модулем для передачи данных. Могут быть установлены три дополнительных модуля. Возможны два дополнительных модуля для многоканальной связи (для увеличения скорости передачи данных) и/или один модуль для передачи аудиоданных. Если имеется модуль передачи аудиоданных, модель R&S® GC128 может использоваться как «обычный» мобильный телефон.

Также есть возможность использовать три дополнительных модуля для создания независимых каналов передачи данных. Поддерживаются стандарты GSM 900 и GSM 1800. Имея конструкцию, подходящую под 19-дюймовую стойку, и высоту в одну единицу, устройство легко встраивается в стандартную стойку для использования в помещениях. При интеграции в транспортабельную систему связи R&S® TMS-C компании Rohde & Schwarz, будучи защищенным в переносном корпусе, устройство может также использоваться вне помещений.

Устройство имеет различные интерфейсы для GSM-антенн, такое сетевое оборудование, как роутеры, а также интерфейсы RS-232-C и USB для дистанционного управления с помощью управляющего контроллера.

Устройства управления антеннами R&S® GB127x представляют собой рациональное и гибкое решение для стационарного и мобильного применения.

Семейство универсальных устройств управления антеннами R&S® GB127x включает базовые модели R&S® GB127S и R&S® GB127M, а также модели R&S® GB127MU, R&S® RD127, R&S® ZS129A2, R&S® ZS129A5 и R&S® ZS127Z1 для расширенных возможностей.

Модели R&S® ZS129A2, R&S® ZS129A5 и R&S® ZS127Z1 описаны в технических данных к переключателям R&S® ZS129x.

Современные технологии требуют мобильные и транспортабельные решения для расширения диапазона стационарных станций мониторинга. Для установления связи между этими удаленными станциями лучшим решением зачастую является GSM-связь. Устройство связи GSM R&S® GC128 компании Rohde & Schwarz является идеальным решением для беспроводной связи на основе протокола TCP/IP между мониторинговыми или радиоизмерительными станциями.

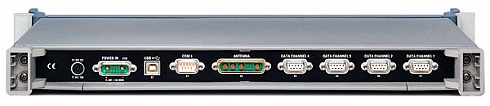

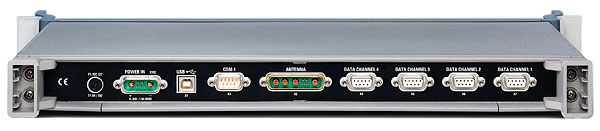

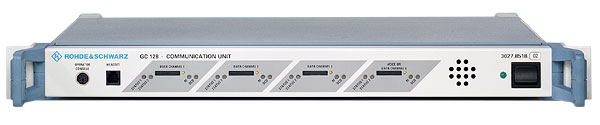

Центральной частью R&S® GC128 является основная плата. Она состоит из процессора, блока питания, фильтра постоянного тока и в стандартной версии имеет один GSM-модуль Siemens MC35. Еще три слота доступны для подключения других модулей для передачи аудиоданных и/или многоканальной связи. С его широким выбором вариантов электропитания от 9 В до 30 В прямого тока, прибор R&S® GC128 идеален для установки в транспортных средствах. Источник питания, включенный в поставку как стандартное дополнительное устройство, обеспечивает прибор питанием от 100 В до 240 В переменного тока на частоте от 50 Гц до 60 Гц. Постоянные разъемы находятся на задней панели устройства, включая разъем ANTENNA, к которому можно подключить до четырех GSM-антенн, а также четыре интерфейса от DATA CHANNEL1 до DATA CHANNEL4 для соединения GSM-модулей с роутером. Для каждого установленного GSM-модуля требуется отдельная антенна. Разъем питания и порты для управляющих контроллеров (один для RS-232-C и один для USB2.0) также находятся на задней панели. Элементы управления удобно расположены на передней панели. Они включают основной выключатель питания, громкоговоритель, крепления SIM-карты и т.д. Одна SIM-карта требуется для каждого встроенного GSM-модуля. Для того чтобы минимизировать расходы на передачу данных, SIM-карты необходимо получать у местных операторов сети, т.е. они не включены в стандартный комплект поставки.
Для успешной работы опция передачи данных должна быть активна!
Есть четыре светодиода на каждый GSM-модуль. Эти светодиоды показывают подробную информацию о состоянии соответствующего модуля, например, поиск сети, входящий звонок или передача данных. Если установлен модуль для передачи аудиоданных (опция R&S® GC128A), гарнитура может быть подключена в соответствующий разъем.

Модель R&S® GC128 используется преимущественно для соединения транспортабельных систем мониторинга с районными и/или центральной станцией управления. В стандартных установках устройство подключается к роутеру. Вся информация, необходимая для соединения (например, IP-адрес, номер телефона), включена в конфигурации роутера. Если управляющий контроллер запрашивает соединение для передачи данных, роутер автоматически устанавливает соединение через R&S® GC128. Чтобы минимизировать расходы на связь, соединение автоматически прерывается по истечении заданного пользователем времени, в течение которого передача данных не производится. Для управления необходимо стандартное сетевое оборудование. Предпочтительно использование аналоговых или ISDN модемов (V.110). Естественно, также можно использовать R&S® GC128. Если требуется скорость передачи данных выше, чем 9,6 кбит/с, можно подключить еще один или два GSM-модуля для передачи данных (опция R&S® GC128D). Для каждого модуля нужна своя SIM-карта и антенна. Поскольку многоканальная связь накладывает некоторые ограничения на управление данными, при подключении новых дополнительных модулей скорость передачи данных существенно не увеличится. Каждый модуль присоединяется к роутеру с помощью интерфейсов от DATA CHANNEL1 до DATA CHANNEL3. Таким образом, роутер должен иметь соответствующее число последовательных интерфейсов.
Если устройство R&S® GC128 оснащено аудио-модулем и гарнитурой, с его помощью можно осуществлять телефонные звонки. Если оборудование для связи нужно переносить в контейнере, модель R&S® GC128 может быть интегрирована в транспортабельную систему связи R&S® TMS-C. Система R&S® TMS-C может быть дополнительно оснащена роутером и модемом для аналоговых линий PSTN и/или линии ISDN. Более того, можно установить GPS-приемник R&S® GPS129, чтобы обеспечить точное определение местоположения и опорной частоты. Более подробную информацию см. в технических данных (PD 0758.2419.32) для системы R&S® TMS-C.

Стандартный комплект поставки включает инструмент конфигурирования, который может быть установлен на управляющий контроллер. Соединение с R&S® GC128 может быть установлено через интерфейсы RS-232-C или USB.
С помощью этого инструмента оператор может определять и изменять установки соединения для установленных GSM-модулей. С модулем передачи аудиоданных также можно делать телефонные звонки, просто набрав номер телефона.
Более того, модули можно активировать или деактивировать, вводя соответствующие PIN-коды. Инструмент отображает статус соединения, провайдер и уровень входного сигнала, что особенно полезно при установке соединения.
Для обеспечения уровня исправления ошибок, достаточного для безопасной и надежной передачи данных, протокол RLP должен быть обязательно доступен в сети GSM.
R&S® GC128 был специально разработан для интеграции удаленных радиоизмерительных станций, работающих с программным обеспечением для радиомониторинга R&S® ARGUS или R&S® RAMON, в крупные национальные сети. Благодаря его универсальной конструкции данный прибор является идеальным средством для общего беспроводного обмена данными между компьютерными сетями.
