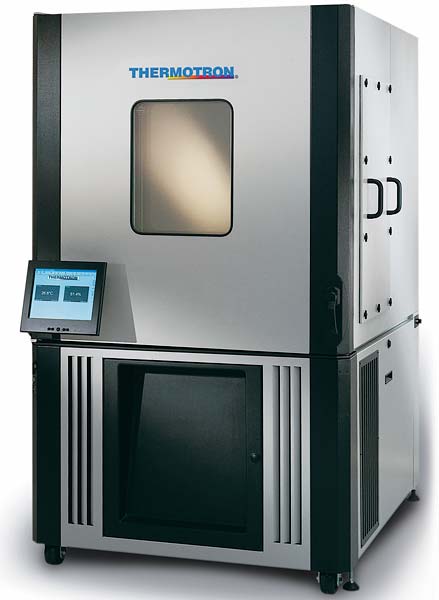

Климатические камеры серии SE
Серия климатических камер SE представляет собой принципиально новую линейку испытательных камер повышенного качества, которые позволяют вывести испытания изделий на совершенно новый уровень, обеспечивая при этом надежные и точные результаты тестирования. В отличие от бюджетной серии S/SM серия SE была специально разработана для военных производств.
Испытательные камеры SE серии способны обеспечивать максимальную температуру +180 °C и минимальную температуру –40 °C для камер с одноступенчатой системой охлаждения и –70 °C для камер с каскадной системой охлаждения.

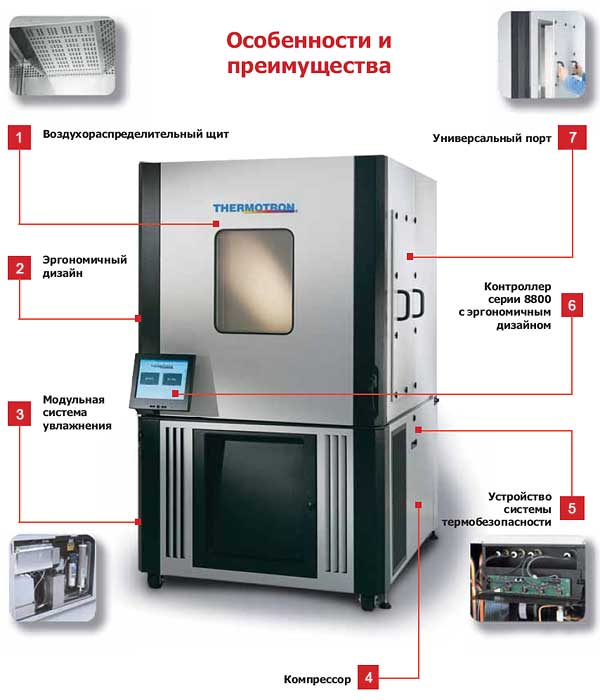

Принципиальные отличия камер серии SE• Воздухораспределительный щит [1] входит в стандартную комплектацию камеры серии SE. Потоки воздуха идут сверху вниз ламинарно и равномерно, что позволяет добиться превосходных параметров.
• Эргономичный дизайн [2] придает камерам элегантный вид. Возможность установки левосторонней или правосторонней двери позволяет осуществить различные варианты планировки лаборатории. Ролики обеспечивают мобильность и удобство. Камеры серии SE могут быть оборудованы стальной дверью без дополнительной оплаты.
• Большинство камер серии SE могут быть оборудованы модульной системой увлажнения [3], запатентованной фирмой Thermotron. Система может быть приобретена как стандартная опция или может быть легко добавлена при последующей модернизации камеры. Данная система увлажнения обеспечивает относительную влажность от 10% до 98%.
• Все модели камер этой серии могут быть оснащены компрессорами [4] разной мощности. Вы можете выбрать требуемый объем камеры и одновременно выбрать необходимую мощность, то есть скорость охлаждения и нагрева оптимальную для конкретных условий тестирования.
• Therm-Alarm® – система термобезопасности [5] компании Thermotron, созданная специально для климатических испытательных камер. ThermAlarm® обеспечивает звуковую и визуальную индикацию превышения заданных параметров температуры. Встроенная самодиагностика постоянно контролирует систему, отслеживая проблему до того, как она становится очевидной, и тем самым снижает время, затрачиваемое на поиск и устранение возможных неисправностей. Большинство камер серии SE получили знак качества UL – всемирный символ безопасности и доверия.
• Контроллер серии 8800 [6] разработан компанией Thermotron специально для климатических камер, может хранить в памяти до 64 программ, до 999 сегментов в программе. Контроллер снабжен ярким 12-дюймовым сенсорным дисплеем, который обеспечивает легкий доступ к данным с экрана.
• USB-порт. В отличие от многих производителей камеры Thermotron оснащены USB-портом. При необходимости данные могут быть преобразованы в графический или Excel формат и с помощью флеш-памяти перенесены на компьютер для подготовки отчетов.
• Программное обеспечение входит в комплект поставки. Таким образом, клиент получает не просто испытательную камеру, а законченный испытательный стенд с удаленным управлением без дополнительных затрат.
• 8800 DAQ – специализированная система сбора данных, позволяющая подключать различные термопары и датчики влажности, которые можно поместить внутрь камеры для измерения температуры на испытываемом образце или дополнительно контролировать выход камеры на режим.
• Стандартные камеры серии SE изготовляются с тремя цифровыми выходами и двумя аналоговыми выходами, а также с одним дополнительным термопарным входом, которые можно конфигурировать с помощью контроллера 8800. Компания Thermotron также предлагает расширенные возможности, включающие дополнительные аналоговые и цифровые входы/выходы или термопарные входы. Более подробную информацию о контроллере 8800 и системе 8800 DAQ можно получить у специалистов по применению компании Астэна.
В стандартном исполнении климатические камеры серии SE включают:
- Смотровое окно с подогревом на двери камеры
- Технологическое отверстие с заглушкой для подвода кабелей и датчиков
- Интерфейсы LAN, USB и RS-232 для подключения к компьютеру
- Внутреннее освещение
- Система управления на основе микропроцессора серии 8800
- Цветной ЖК-дисплей с диагональю 30 см с сенсорным управлением
- Аварийная звуковая сигнализация превышения заданных параметров температуры с независимой термопарой
- Аварийный стоп-выключатель
- Cтальная полка

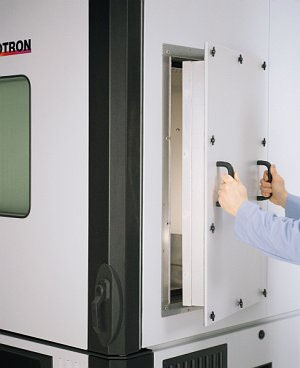

Универсальный порт [7] расширяет универсальность камеры: расположен на боковой стенке и позволяет присоединять к камере дополнительные модули для проведения испытаний на стойкость к термоударам, HALT и HASS испытания. С помощью универсального порта можно встраивать системы тестирования и выполнять задачи дистанционного кондиционирования.
Модельный ряд
Все камеры серии SE поставляются в двух вариантах: с влажностью 10-98% и без влажности

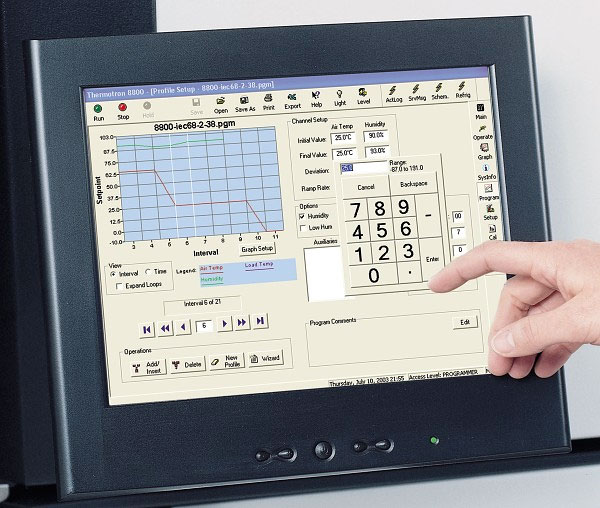

Контроллер серии 8800

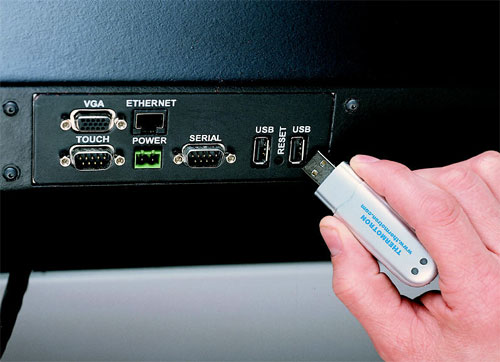

Интерфейс контроллера

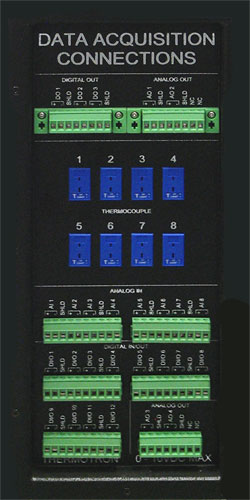

Панель 8800 DAQ – специализированной системы сбора данных
Технические данные климатических камер Thermotron серии SE
Модель | Внутренние размеры Ш x Г x В, см |
Полезный объем, л |
Средняя скорость нагрева, °C/мин |
Средняя скорость охлаждения, °C/мин |
Температурный диапазон, °C |
---|---|---|---|---|---|
SE-300-2-2 | 61x67x71 | 288 | 6,5 | 3,3 | -70..+180 |
SE-300-4-4 | 61x67x71 | 288 | 11 | 5,5 | -70..+180 |
SE-300-6-6 | 61x67x71 | 288 | 11 | 7 | -70..+180 |
SE-300-10-10 | 61x67x71 | 288 | 22 | 12 | -70..+180 |
SE-400-15-15 | 81x67x71 | 382 | 27 | 14 | -70..+180 |
SE-600-3-3 | 101x67x86 | 586 | 6,5 | 3,5 | -70..+180 |
SE-600-6-6 | 101x67x86 | 586 | 6,5 | 5 | -70..+180 |
SE-600-10-10 | 101x67x86 | 586 | 13 | 8,5 | -70..+180 |
SE-600-15-15 | 101x67x86 | 586 | 22 | 11 | -70..+180 |
SE-650-6-6 | 114x67x84 | 651 | 8 | 6 | -70..+180 |
SE-1000-3-3 | 101x97x97 | 985 | 5,7 | 3,4 | -70..+180 |
SE-1000-6-6 | 101x97x97 | 985 | 5,7 | 4,5 | -70..+180 |
SE-1000-10-10 | 101x97x97 | 985 | 11,5 | 7 | -70..+180 |
SE-1000-15-15 | 101x97x97 | 985 | 20 | 9 | -70..+180 |
SE-1200-3-3 | 101x97x117 | 1183 | 5 | 3 | -70..+180 |
SE-1200-6-6 | 101x97x117 | 1183 | 5 | 4 | -70..+180 |
SE-1200-10-10 | 101x97x117 | 1183 | 10,5 | 6,5 | -70..+180 |
SE-1200-15-15 | 101x97x117 | 1183 | 18,5 | 8 | -70..+180 |
SE-1415-3-3 | 101x97x140 | 1416 | 5 | 3 | -70..+180 |
SE-1415-10-10 | 101x97x140 | 1416 | 10 | 6 | -70..+180 |
SE-2000-3-3 | 122x122x132 | 1954 | 4,5 | 2,5 | -70..+180 |
SE-2000-6-6 | 122x122x132 | 1954 | 4,5 | 3,5 | -70..+180 |
SE-2000-10-10 | 122x122x132 | 1954 | 9,5 | 6 | -70..+180 |
SE-2000-15-15 | 122x122x132 | 1954 | 17 | 8 | -70..+180 |
SE-300-2 | 61x67x71 | 288 | 6,5 | 4 | -40..+180 |
SE-300-4 | 61x67x71 | 288 | 12 | 5 | -40..+180 |
SE-600-3 | 101x67x86 | 586 | 7 | 4 | -40..+180 |
SE-600-5 | 101x67x86 | 586 | 7 | 5 | -40..+180 |
SE-600-10 | 101x67x86 | 586 | 13 | 7 | -40..+180 |
SE-600-15 | 101x67x86 | 586 | 23,5 | 7 | -40..+180 |
SE-1000-3 | 101x97x97 | 985 | 6 | 3 | -40..+180 |
SE-1000-5 | 101x97x97 | 985 | 6 | 4 | -40..+180 |
SE-1000-10 | 101x97x97 | 985 | 10,5 | 5,5 | -40..+180 |
SE-1000-15 | 101x97x97 | 985 | 21,5 | 6 | -40..+180 |
SE-1200-3 | 101x97x117 | 1183 | 5 | 2,5 | -40..+180 |
SE-1200-5 | 101x97x117 | 1183 | 5 | 3,5 | -40..+180 |
SE-1200-10 | 101x97x117 | 1183 | 9,5 | 5 | -40..+180 |
SE-1200-15 | 101x97x117 | 1183 | 19,5 | 5,5 | -40..+180 |
SE-1415-3 | 101x97x140 | 1416 | 5 | 3 | -40..+180 |
SE-1415-10 | 101x97x140 | 1416 | 10 | 6 | -40..+180 |
SE-2000-3 | 122x122x132 | 1954 | 4,5 | 2,5 | -40..+180 |
SE-2000-5 | 122x122x132 | 1954 | 4,5 | 3 | -40..+180 |
SE-2000-10 | 122x122x132 | 1954 | 9 | 5 | -40..+180 |
SE-2000-15 | 122x122x132 | 1954 | 18 | 5,5 | -40..+180 |
