Набор пробников ближнего поля PBS2 Aaronia

Описание

PBS2 Aaronia - идеальное решение для локализации источников помех. Широкий рабочий диапазон частот - до 9 ГГц. Подходят для применения с любым анализатором спектра, осциллографом или измерительным приемником.
Набор включает в себя 5 пробников: 4 для измерения магнитного поля и один для электрического поля.

Характеристики

Технические характеристики

Применение активных пробников ближнего поля PBS2 Aaronia

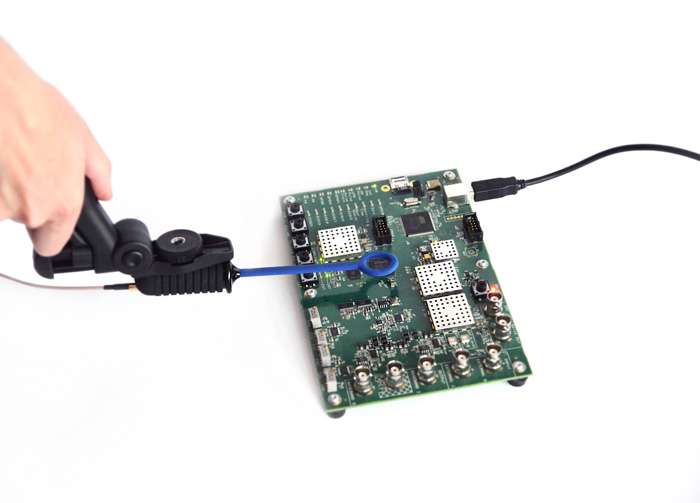

PBS2 Aaronia - идеальное решение для локализации источников помех, так как позволяет напрямую определять источник помех на плате устройства, а также проводить основные ЭМС измерения:

локализация источников нежелательного излучения;
определение уровня помех;
верификация методов, применяемых для экранировки и фильтрации;
нахождение неисправных компонентов;
нахождение участков электрических схем наиболее чувствительных к помехам.

Набор пробников ближнего поля от Aaronia - идеальное решение для локализации источников помех, например, согласно требованиям EN55011, EN55022 или EN50371 (Класс A или B).

На этапах проектирования устройства использование пробников ближнего поля PBS2 позволит исключить необходимость дорогостоящего и длительного тестирование в безэховых камерах.

Набор пробников ближнего поля также подойдет для предварительной проверки соответствия ЭМС стандартам, например, если требуется, чтобы уровень помех не превышал разрешенный предел на 10 дБ.

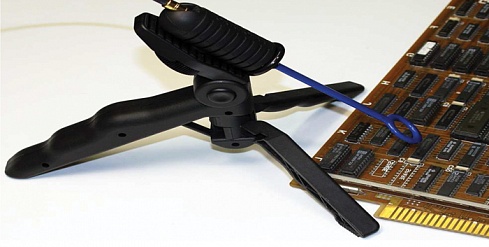

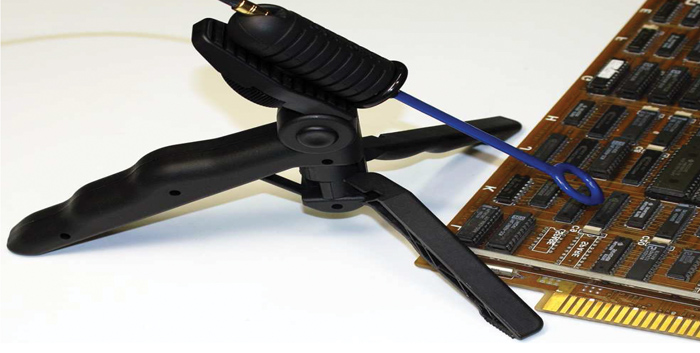

При помощи пробников можно быстро и просто проверить, действительно ли внесенные в конструкцию изменения позволяют снизить уровень ЭМ помех. В таких случаях для повышения точности удобно устанавливать пробник на штатив.

Подключение пробников

Все пробники ближнего поля могут быть подключены к любому анализатору спектра или осциллоскопу. Для подключения к устройствам, имеющим вход N-типа, можно опционально заказать адаптер SMA-N.

Технические характеристики

Частотный диапазон: DC-9 ГГц
Собственный шум предусилителя: 3.5 дБ (тип.)
Коэффициент усиления предусилителя (тип.): 40 дБ (1 МГц); 37.5 дБ (3 ГГц); 35 дБ (6 ГГц)
Размеры кейса: 300 мм (Д) x 190 мм (Ш) x 70 мм (Г)
Масса (кейс + набор пробников+предусилитель) 1500 гр.
Гарантия: 10 лет

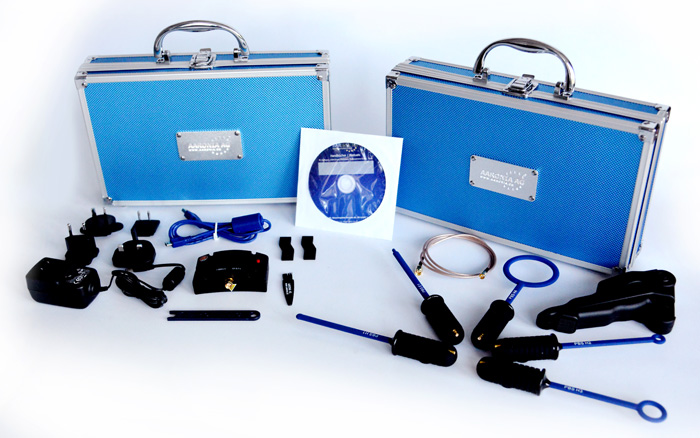

Комплект поставки:

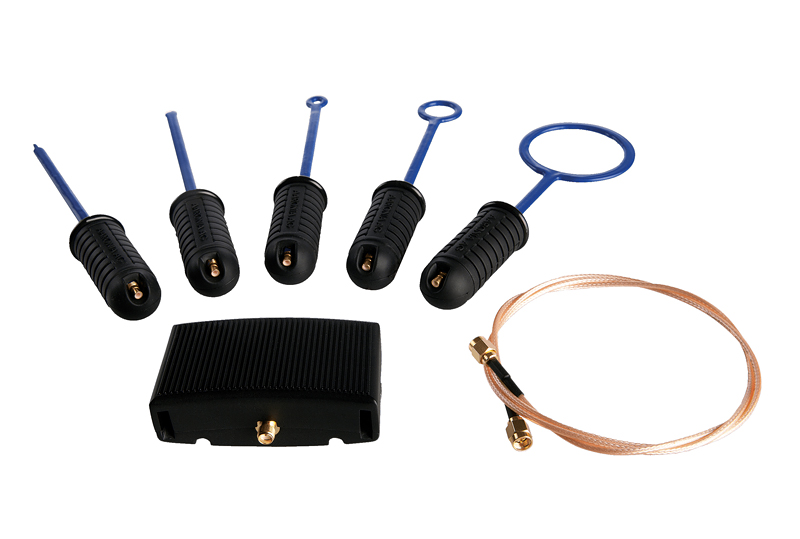

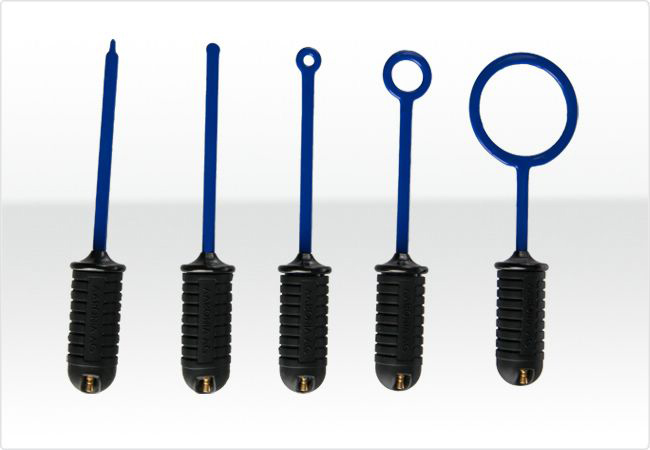

Набор включает в себя 5 пробников: 4 пробника для измерений магнитного поля и один – для электрического. Все пробники покрыты изоляцией, позволяя безопасно измерять излучение компонентов и шин питания.

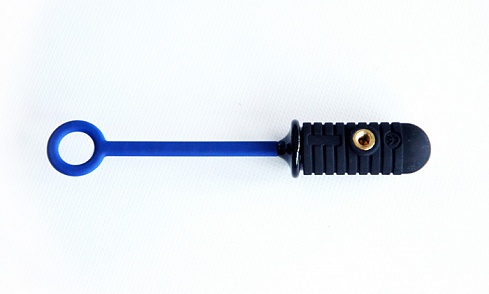

Пробник H-поля (50мм)
Пробник H-поля (25мм)
Пробник H-поля (12мм)
Пробник H-поля (6мм)
Пробник E-поля
Предусилитель с блоком питания и вилками для розеток различного типа
Кабельная сборка SMB-to-SMA 1м
Держатель «пистолетного типа» с функцией штатива

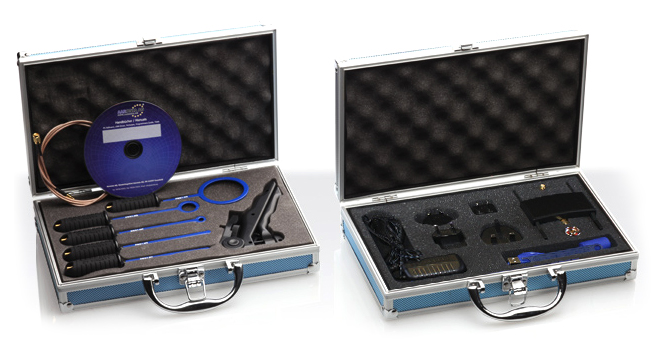

Транспортировочный кейс с наполнителем
Руководство пользователя
CD с Excel-файлами для конвертации дБм, В/м, А/м, Тл. Калибровочные данные
Приложение преобразователя мощности для iPhone и iPad (скачивается с Apple Store)

Набор PBS2 включает в себя:

Изотропный пробник E-поля - Диаметр: 3 мм - Макс. резонансная частота: 9 ГГц - Коннектор: 50 Ом SMB socket (male)	Изотропный пробник Н-поля - Диаметр: 5 мм - Макс. резонансная частота: 700 МГц - Коннектор: 50 Ом SMB socket (male)

Изотропный пробник Н-поля - Диаметр: 6 мм - Макс. резонансная частота: >6 ГГц - Коннектор: 50 Ом SMB socket (male)	Изотропный пробник Н-поля - Диаметр: 12 мм - Макс. резонансная частота: 2.6 ГГц - Коннектор: 50 Ом SMB socket (male)

Изотропный пробник Н-поля - Диаметр: 25 мм - Макс. резонансная частота: 500 МГц - Коннектор: 50 Ом SMB socket (male)
