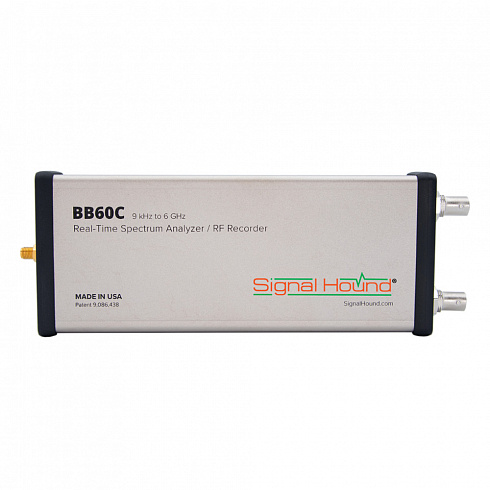

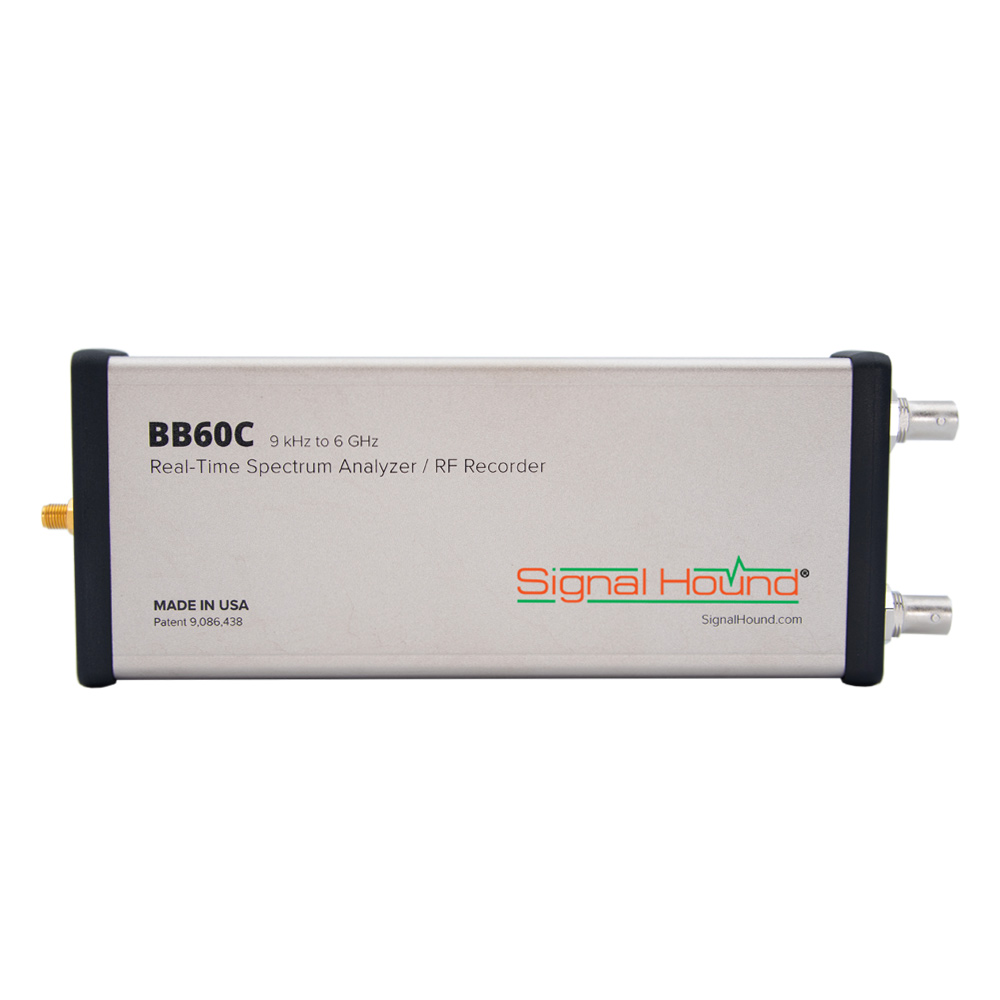

Анализатор спектра реального времени Signal Hound BB60C

Анализатор спектра реального времени и регистратор высокочастотных сигналов Signal Hound BB60C. Благодаря использованию интерфейса USB 3.0 устройство BB60C осуществляет высокоскоростную передачу оцифрованного радиосигнала со скоростью 140 Мб/с. 14-ти битный аналогово-цифровой преобразователь (АЦП) устройства работает со скоростью 80 миллионов выборок в секунду, что обеспечивает мгновенную полосу 27 МГц.

При функционировании устройства в качестве анализатора спектра используется собственный прикладной программный интерфейс (Application Programming Interface – API), выполняющий быстрое преобразование Фурье со скоростью до 1,2 млн. операций в сек. API передает спектральные данные в реальном времени в графический интерфейс пользователя (Graphical User Interface - GUI), выполненный с открытым исходным кодом, или приложению потребителя.

Из-за значительных требований к вычислительной мощности управляющего компьютера рекомендуется использовать систему с процессором Intel Core i7 3го поколения и выше, 8 ГБ оперативной памяти и жёсткий диск SSD, позволяющий поддерживать высокую скорость записи данных, поступающих с интерфейса USB 3.0. Программное обеспечение с открытым исходным кодом “FM Demo” демонстрирует данную возможность посредством записи радиостанций целого FM радиодиапазона в полосе 88 - 108 МГц на диск. Вы можете прослушивать любые две радиостанции одновременно в прямом эфире или в записи. Обратите внимание, что одна минута записи требует 10 Гб дискового пространства.

Программное обеспечение обеспечивает отображение спектра в двухмерном и трехмерном режимах. Предусмотрен режим отображения спектра во времени с помощью уменьшающейся насыщенности. Обычно в данном режиме легче отследить одиночные артефакты в спектре сигнала.

Если необходимо проставить временные метки в оцифрованном ВЧ сигнале, следует использовать имеющийся у BB60C вход сигнала 1-PPS меток системы GPS. BB60C имеет развитую систему запуска развертки, позволяющую устанавливать длительность интервала и временную задержку относительно определенного триггера. Это позволяет зафиксировать спектр сигнала в заданный момент времени – например, при работе с импульсной модуляцией.
