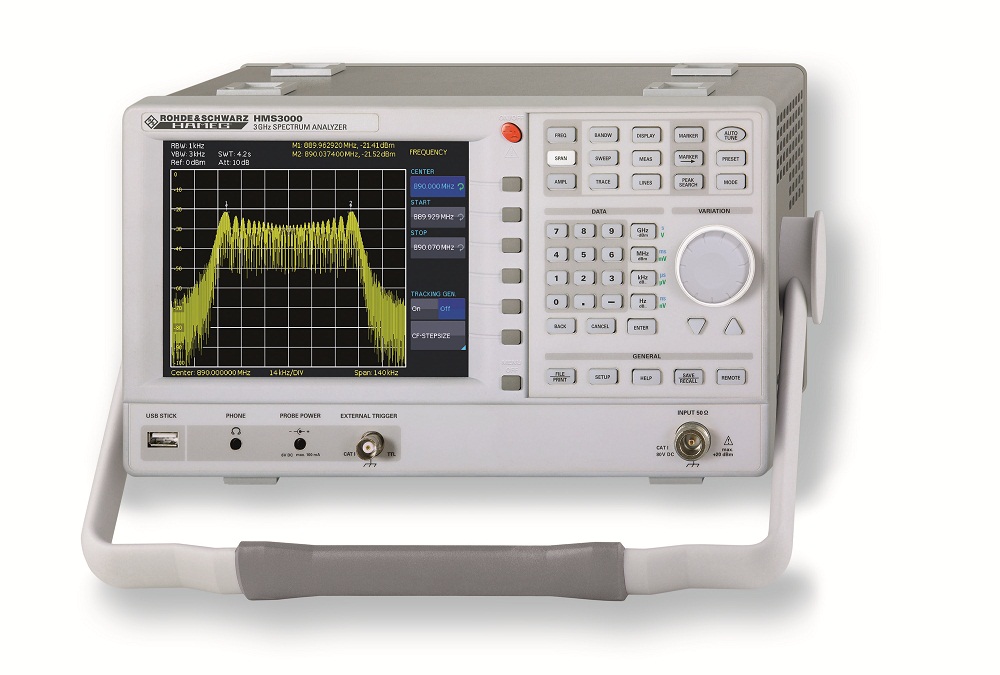

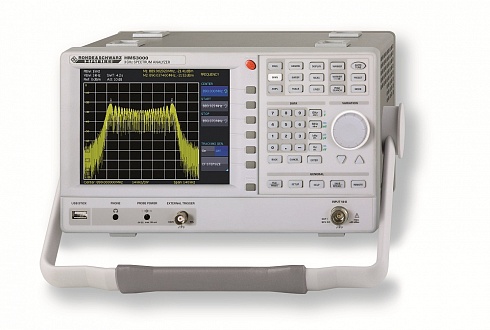

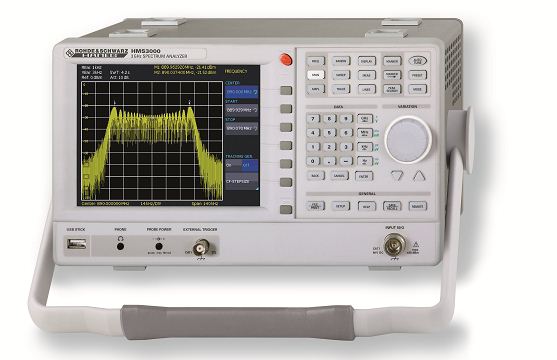

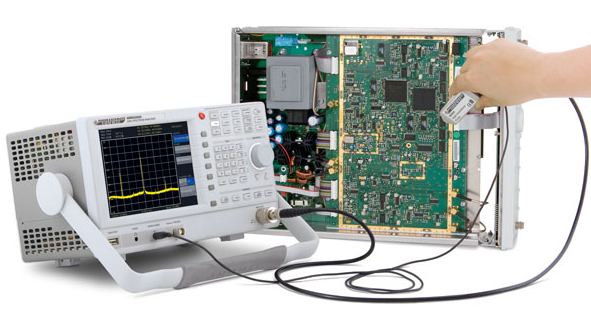

Анализаторы сигналов серии HMS

Модель

Частотный диапазон

Трекинг-генератор

Полосы разрешения по уровню -6дБ

HMS1000E

100кГц … 1,6ГГц

Нет

Нет

HMS1000

100кГц … 1,6ГГц

Нет

200Гц,9кГц, 120кГц, 1МГц

HMS1010

100кГц … 1,6ГГц

Да

200Гц,9кГц, 120кГц, 1МГц

HMS3000

100кГц … 3ГГц

Нет

200Гц,9кГц, 120кГц, 1МГц

HMS3010

100кГц … 3ГГц

Да

200Гц,9кГц, 120кГц, 1МГц

Наименование характеристик

Значения характеристик

Диапазон частот:
HMS1000E, HMS1000, HMS1010
HMS3000, HMS3010

от 100 кГц до 1,6 ГГц
от 100 кГц до 3 ГГц

Номинальное значение частоты опорного генератора

10 MГц

Пределы допускаемой относительной погрешности частоты опорного генератора

±2×10-6

Диапазон полос обзора

0 Гц; от 100 Гц до полного диапазона частот
(от 1 МГц для HMS1000E)

Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более

30 кГц
100 кГц
1 МГц

минус 85 дБ
минус 100 дБ
минус 110 дБ

Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW

от 100 Гц до 1 МГц (с шагом 1-3),
200 кГц
(от 10 кГц для HMS1000E)

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW:

от 100 Гц до 300 кГц
свыше 300 кГц

± 5 %
± 10 %

Диапазон перестройки полос видеофильтра

от 10 Гц до 1 МГц (с шагом 1-3)
(от 1 кГц для HMS1000E)

Диапазон измеряемых уровней

от среднего уровня шумов
до 100 мВт

Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт

± 1,5 дБ

Средний уровень собственных шумов при RBW 100 Гц (10 кГц для HMS1000E) в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт, не более:
- с выключенным предусилителем

- с включенным предусилителем (опция HO3011)

минус 115 дБ
(минус 95 дБ для HMS1000E)
минус 125 дБ

Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более

минус 60 дБ

Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более

минус 60 дБ

Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более

от 10 МГц до 2 ГГц
от 2 ГГц до 3 ГГц

минус 70 дБ
минус 55 дБ

Уровень остаточных паразитных сигналов относительно 1 мВт, не более

вход заглушен, частота не менее
30 МГц, RBW не более 100 кГц

минус 80 дБ

Входное сопротивление анализатора

50 Ом

КСВН входа в диапазоне частот от 10 МГц, не более

1,5

Разъем СВЧ входа

N-тип «розетка»

Характеристики следящего генератора для HMS1010, HMS3010

Диапазон частот сигнала

HMS1010

от 5 МГц до 1,6 ГГц

HMS3010

от 5 МГц до 3 ГГц

Диапазон установки выходного уровня относительно 1 мВт

от минус 20 дБ до 0 дБ
с шагом 1 дБ

Разъем СВЧ выхода

N-тип «розетка»

Рабочие условия эксплуатации
- температура окружающего воздуха
- относительная влажность воздуха

(от +5 до +40) °С
(от 30 до 80) %

Условия хранения и транспортирования:
- температура окружающего воздуха
- относительная влажность воздуха

(от минус 20 до +70) °С
не более 80 %

Масса, не более

3,6 кг

Габаритные размеры (ширина´высота´глубина)

285 мм ´ 175 мм ´ 220 мм

Питание от сети переменного тока

(от 100 до 240) В; (от 50 до 60) Гц

Потребляемая мощность

40 Вт

Время прогрева

30 мин
