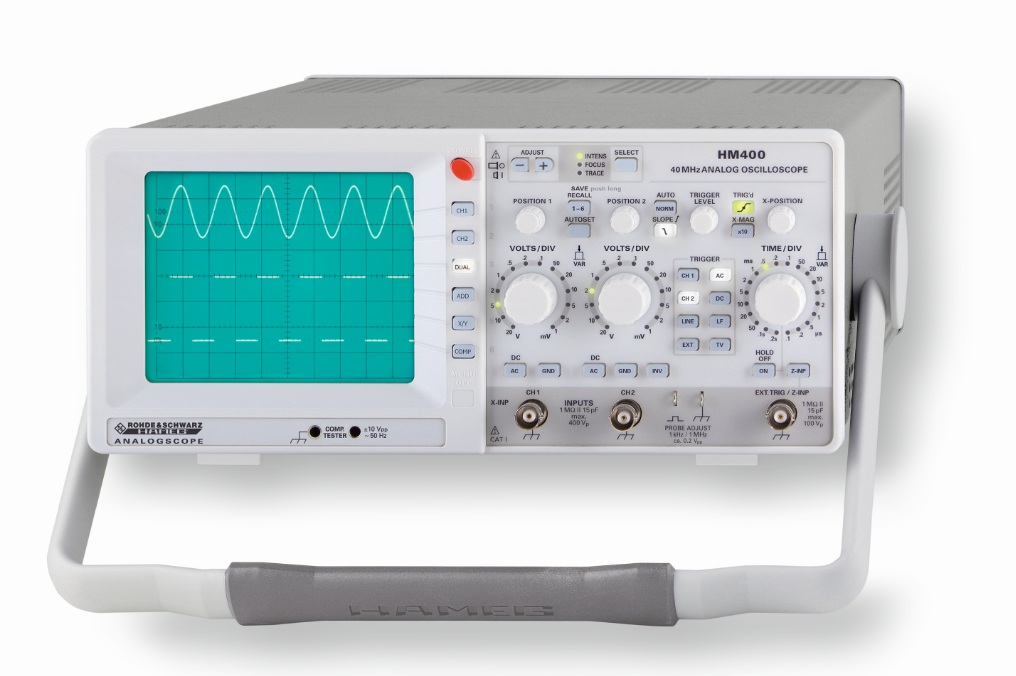

Аналоговый осциллограф HM400

Режимы работы

только канал 1 или 2;
каналы 1 и 2 (попеременно или одновременно
прерывисто);
сумма или разность КАНАЛА 1 и КАНАЛА 2

Инверсия

КАНАЛ 2

Режим XY

КАНАЛ 1 (X) и КАНАЛ 2 (Y)

Полоса пропускания (-3 дБ)
Пост. ток, 5 мВ/дел. ... 20 В/дел.
Перем. ток, 5 мВ/дел. ... 20 В/дел.
Пост. ток, 1 … 2 мВ/дел.
Перем. ток, 1 … 2 мВ/дел.

0 … 40 МГц
2 Гц ... 40 МГц
0 … 10 МГц
2 Гц ... 10 МГц

Время нарастания (расчетное)

< 35 нс (1 … 2 мВ/дел.)
< 8,75 нс (5 мВ/дел. ... 20 В/дел.)

Коэффициент отклонения

шаг 1-2-5
±5 % (1 … 2 мВ/дел.)
±3 % (5 мВ/дел. ... 20 В/дел.)

Диапазон регулировки (без калибровки)

от > 2,5:1 до > 50 В/дел.

Входной импеданс

1 МОм || 15 пФ

Входное сопряжение

пост. ток (DC), перем. ток (AC), заземление (GND)

Макс. входное напряжение

400 В (пост. ток + пиковый перем. ток)

Синхронизация

Автоматический режим

обнаружение пиков с одновременным определением уровня синхронизации

Мин. амплитуда сигнала

0,5 дел.

Диапазон частот

5 Гц ... 50 МГц

Диапазон контроля уровня

от положительного до отрицательного пика

Нормальный режим
(без обнаружения пиков)

Мин. амплитуда сигнала

0,5 дел.

Диапазон частот

0 … 50 МГц

Диапазон контроля уровня

-10 ... +10 дел.

Фронт сигнала

нарастающий или нисходящий

Источники

канал 1 или 2, линейный вход и внешние сигналы

Входное сопряжение

перем. ток (5 Гц ... 80 МГц),
пост. ток (0 ... 80 МГц),
НЧ (0 ... 1,5 кГц)

Индикатор синхронизации

светодиодный

Внешняя синхронизация

Входной импеданс

1 МОм || 15 пФ

Сигнал внешней синхронизации

0,3 Вразмах ≤ 5 В,
пост. ток (0 … 50 МГц),
перем. ток (20 Гц ... 50 МГц)

Макс. входное напряжение

100 В (пост. ток + пиковый перем. ток)

Активный делитель телевизионных сигналов синхронизации

кадровая и строчная развертка, +/-

Горизонтальное отклонение

Временная развертка

100 нс/дел. … 0,2 с/дел. (шаг 1-2-5)

Точность

±3 %

Диапазон регулировки (без калибр.)

от > 2,5:1 до > 1,25 с/дел.

10-кратное увеличение

до 10 нс/дел.

Точность

±5 %

Время задержки

регулируется прибл. до 10:1

XY

Полоса пропускания усилителя строчной развёртки

0 ... 2,5 МГц (-3 дБ)

Сдвиг по фазе для XY < 3°

< 120 кГц

Эксплуатация, индикация и контроль

Ручной режим

с помощью элементов управления и кнопок

Автоматический режим

автоматическая настройка параметров, связанных с сигналами

Сохранение и загрузка

6 значений параметров прибора

Тестер электронных компонентов

Испытательное напряжение

прибл. 7 Вэфф (разомкнутая цепь)

Испытательный ток

макс. 7 мАэфф (замкнутая цепь)

Частота испытания

прибл. 50 Гц

Подключение испытательной схемы

2 однополюсных гнезда ∅ 4 мм один провод испытательной схемы подсоединен к защитному заземлению (PE)

Прочие характеристики

Электронно-лучевая трубка

D14-363GY,
8 × 10 дел. с внутренней масштабной сеткой

Напряжение анода

прибл. 2 кВ

Поворот осциллограммы

настраивается на лицевой панели

Вход Z (модуляция яркости)

макс. +5 В (ТТЛ), 10 кГц

Выход регулировки пробника

прямоугольный сигнал 1 кГц/1 МГц прибл.
0,2 Вразмах (tr < 5 нс) для настройки пробника

Электропитание

105 ... 253 В, 50 ... 60 Гц Ѓ} 10 %, категория II

Потребляемая мощность

прибл. 30 Вт при 230 В/50 Гц

Класс безопасности

первый (EN 61010-1)

Диапазон рабочих температур

+5 ... +40 °C

Диапазон температур хранения

-20 ... +70 °C

Отн. влажность

5 … 80 % (без конденсации)

Размеры (ш × в × г)

285 × 125 × 380 мм

Вес

прибл. 4,8 кг
