Источники питания серии HMP

Описание

188 Вт; 384 Вт; 2, 3 и 4 канала

Характеристики

Информация для заказа

В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.

Опции и аксессуары:
HO730 Интерфейс Ethernet и USB.
HO740 Интерфейс IEEE-488 (GPIB).
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт.
HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22.
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
HZ42 Адаптер для 19ʺ стойки.
HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º

Описание

Утвержденный тип средств измерений.(скачать сертификат)

Семейство HMPxxxx

Название	Диапазон установки тока и напряжения	Суммарная вых. мощность	Кол-во каналов
HMP2020	1 x 0..32В/ 0..10А 1 x 0..32В/ 0..5А	188 Вт	2
HMP2030	3 x 0..32В/ 0..5А	188 Вт	3
HMP4030	3 x 0..32В/ 0..10А	384 Вт	3
HMP4040	4 x 0..32В/ 0..10А	384 Вт	4

Назначение средства измерений
Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.

Описание средства измерений
Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи.
Источники питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.

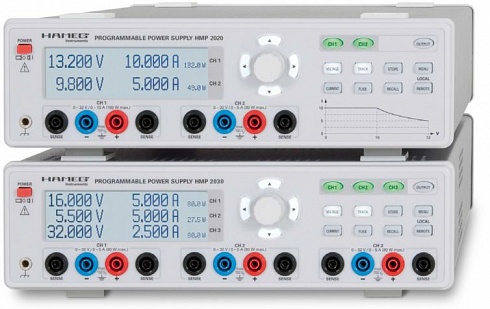

Общий вид двухканального и трехканального источников питания

Кроме постоянного тока и напряжения на выходе пользователи могут задавать в каждом канале все стандартные виды сигналов, например, ступенчатый, пилообразный импульсный, синусоидальный и т.д., пользуясь функцией EasyArb.
На передней панели приборов находятся органы управления, ЖКД, выходные гнезда каналов. На задней панели имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для связи с ЭВМ, переключатель напряжения сети и клеммные выходы каналов для удобной интеграции прибора в системы.

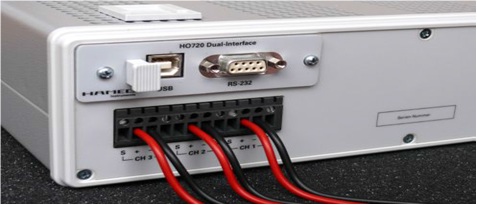

Вид задней панели источника питания

Опции

Комплект поставки:

Наименование	Количество
Источник питания НМР	1 шт.
Шнур питания	1 шт.
Диск с драйверами для дистанционного управления источником питания от ЭВМ	1 шт.
Упаковочная коробка	1 шт.

Опции:
HO730 Сдвоенный интерфейс Ethernet/USB
HO740 Интерфейс IEEE-488 (GPIB)
HZ42 Адаптер для стойки 19”
HZ10R Силиконовый измерительный провод (красный)
HZ10В Силиконовый измерительный провод (cиний)
HZ10S Силиконовый измерительный провод (черный)
HZ72 Кабель GPIB, 2м.

Подробно

Наименование характеристики	Значение
Количество выходных каналов источника питания: НМР2020 НМР2030 НМР4030 НМР4040	2 3 3 4
Режим источника постоянного напряжения
Диапазон установки выходного напряжения по всем каналам всех источников питания	от 0 до 32 В
Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее	±(0,001·Х+2 мВ)
Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более	±0,15 мВ_СКЗ
Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее	±(0,0001·Х+2 мВ)
Время установления переходного процесса при изменении нагрузки, менее	100 мкс
Режим источника постоянного тока
Диапазон установки выходного тока: Канал 1 НМР2020 Максимальная выходная мощность Канал 2 НМР2020 Максимальная выходная мощность Все каналы НМР2030 Максимальная выходная мощность на один канал Все каналы НМР4030/4040 Максимальная выходная мощность на один канал	от 0 до 10 А 160 Вт от 0 до 5 А 80 Вт от 0 до 5 А 80 Вт от 0 до 10 А 160 Вт
Максимальная выходная мощность по всем каналам: НМР2020/2030 НМР4030/4040	188 Вт 384 Вт
Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее: до 500 мА свыше 500 мА	±(0,002·Х+0,5 мА) ±(0,002·Х+2,0 мА)
Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более	±1 мА_СКЗ
Нестабильность выходного тока при изменении нагрузки или напряжения питания	±(0,0001·Х+250 мкА)
Примечание – Х – Значение измеренной величины тока или напряжения

Общие технические характеристики

Наименование параметра	Значение
Время установления рабочего режима прибора, минут, не более	30
Напряжение и частота питающей сети	(115 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, не более	350
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С	от 5 до 40 от 5 до 80 от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более	285 × 75 × 365
Масса, кг, не более	8,5

Поверка осуществляется в соответствии с документом «Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» от 18 декабря 2012 г.
